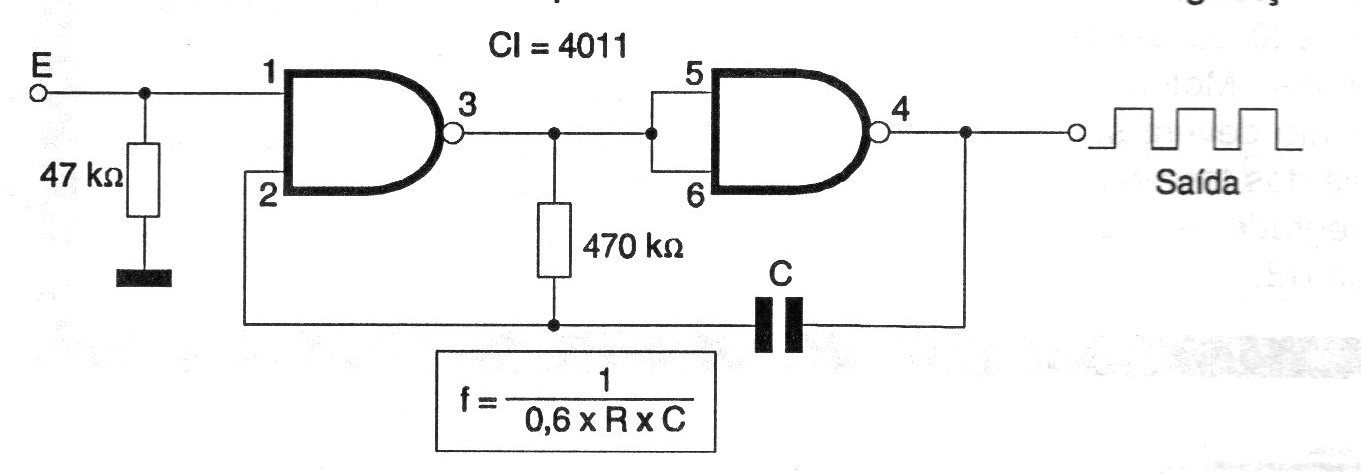

Este oscilador é habilitado quando um nível alto é aplicado à entrada de controle. A frequência de operação é dada pela fórmula junto ao diagrama. A alimentação positiva do circuito é feita no pino 14 e a negativa no pino 7 com tensões na faixa de 3 a 15 V. A frequência máxima de operação do circuito está em torno de 4 MHz e depende da tensão de alimentação. Outras portas semelhantes da família CMOS podem ser usadas na mesma configuração.
