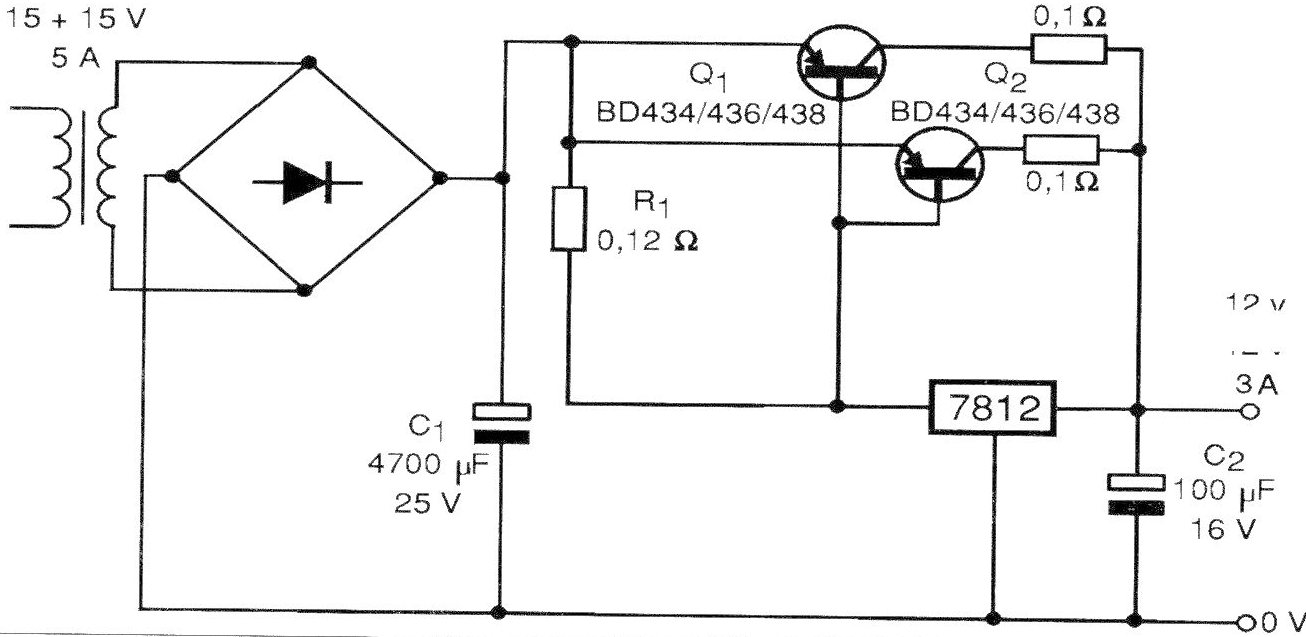

O circuito ilustrado na figura pode fornecer correntes de até 3 A sob tensões de 12 V com excelente regulagem dada pelo circuito integrado 7812. Tanto o circuito integrado quanto o transistor precisam ser montados em radiadores de calor. Os diodos devem ser para 50 V x 3 A ou mais, e o resistor R1 é de fio. Equivalentes dos transistores indicados podem ser usados.
