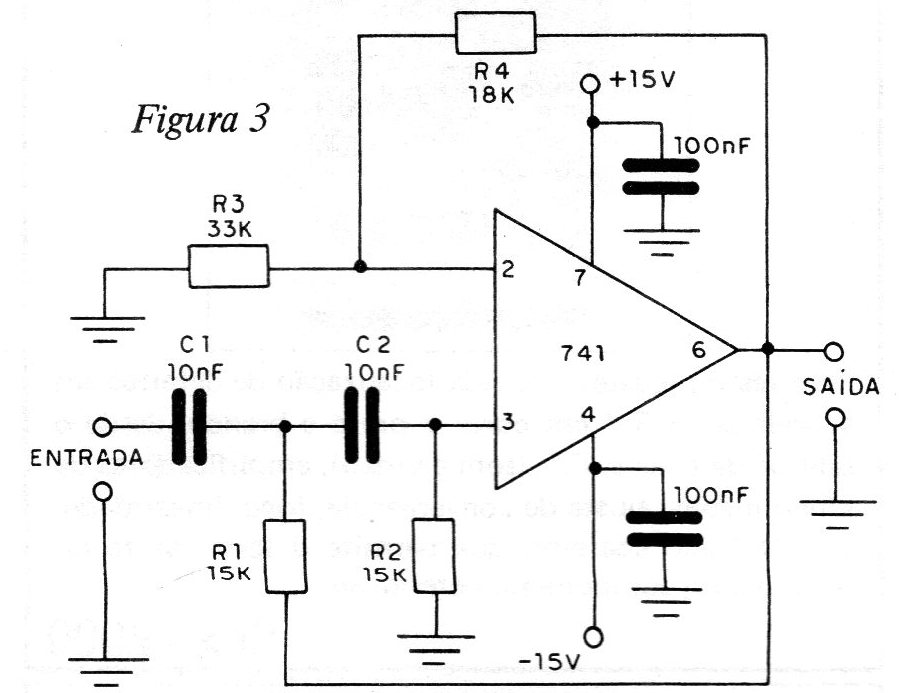

Este filtro opera do modo “contrário" ao anterior (CIR8814), cortando todos os sinais cujas frequências sejam inferiores a aproximadamente 1 kHz. Conforme podemos ver, a base é um único circuito integrado 741. Como no caso anterior, os valores sugeridos são comerciais, de modo que o corte não ocorre exatamente na frequência indicada, mas num ponto que, para a maioria das aplicações práticas, pode ser considerado satisfatório. Para o corte no ponto exato, o leitor deve usar componentes de pequena tolerância e valores difíceis de serem obtidos em nosso mercado. Neste caso também, são os componentes R1, R2, C1 e C2 que determinam a frequência exata em que ocorre o corte. A alimentação do filtro deverá ser feita com uma fonte simétrica com tensões entre 9 e 15 V, e devem ser respeitadas as características de entrada e de saída do operacional. Na montagem, todas as ligações devem ser curtas, para que não ocorram instabilidades ou captações de zumbidos.
