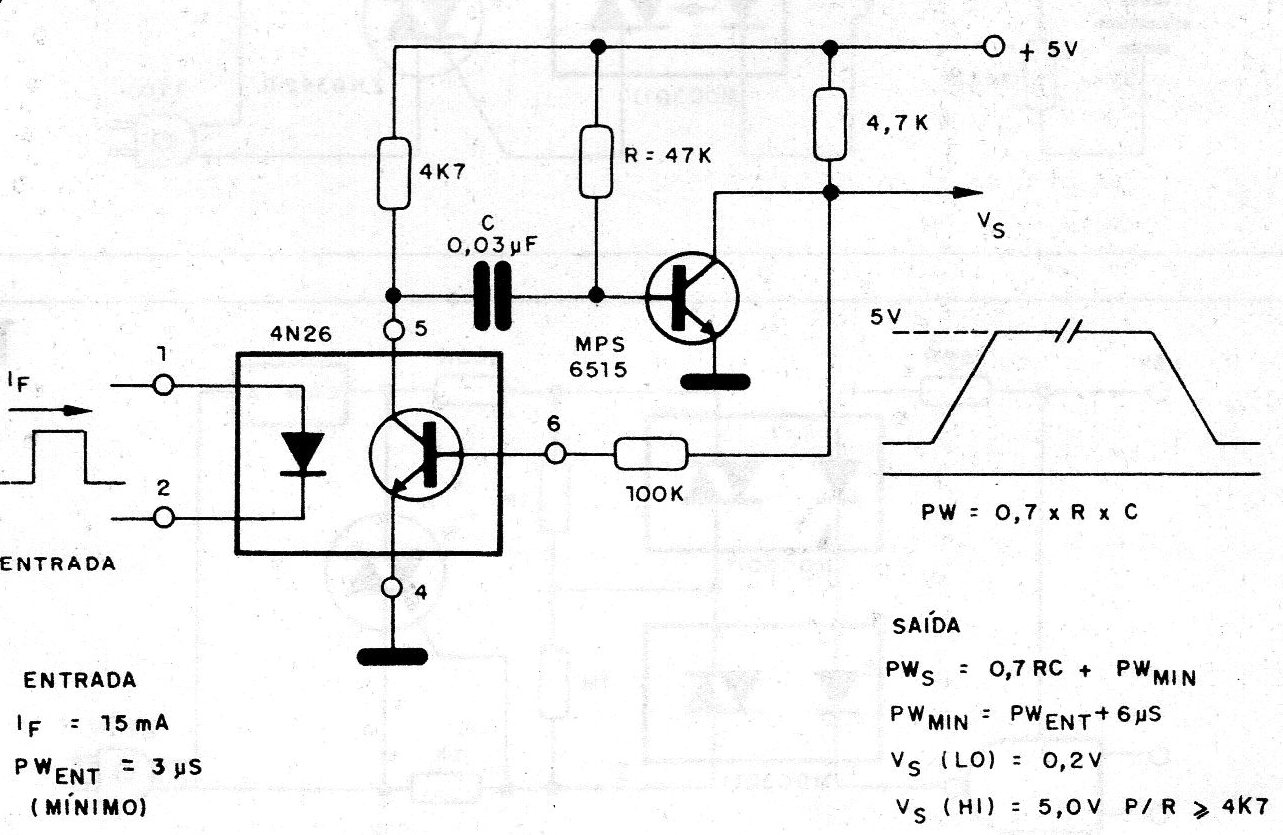

Este interessante circuito sugerido pela Motorola aumenta a duração de um pulso produzido a partir do estímulo aplicado a um optoacoplador. A duração do pulso (PuIse Width PW) é dada pela expressão:
PW = 0,7 x R x C
Com os valores indicados no diagrama, um pulso de 3 us de duração no emissor e 15 mA de intensidade, dispara o circuito. O pulso de saída tem uma largura de 0,7 x R x C + PW1 + 6 us, onde PW1 é a largura do pulso de entrada e 6 us é o retardo que ocorre na ação do acoplador óptico. A amplitude do pulso de saída será em função da tensão de alimentação e independente das características do sinal de entrada. O MPS6515 é um transistor de baixa potência de comutação que poderá ser substituído por equivalentes.
