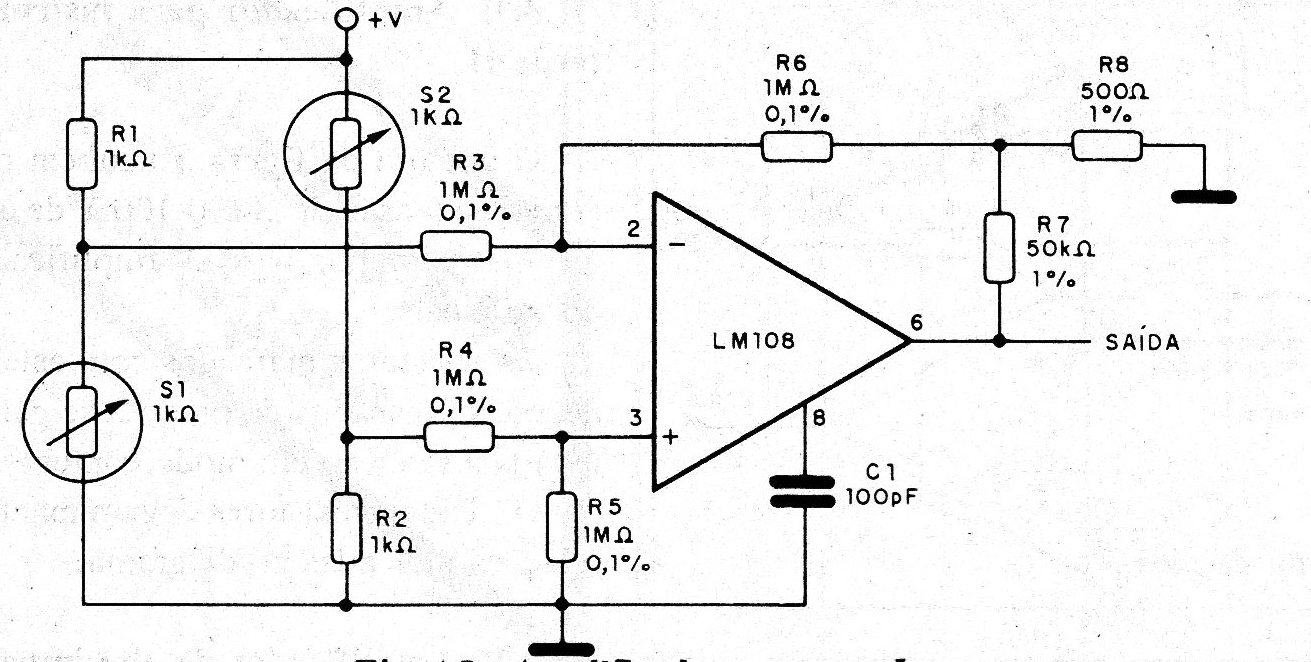

Este é um amplificador para instrumentação que usa dois sensores resistivos. O circuito é sugerido pela National Semiconductor e a fonte de alimentação deve ser simétrica. Amplificadores operacionais equivalentes podem ser utilizados.
| Clique na imagem para ampliar |
