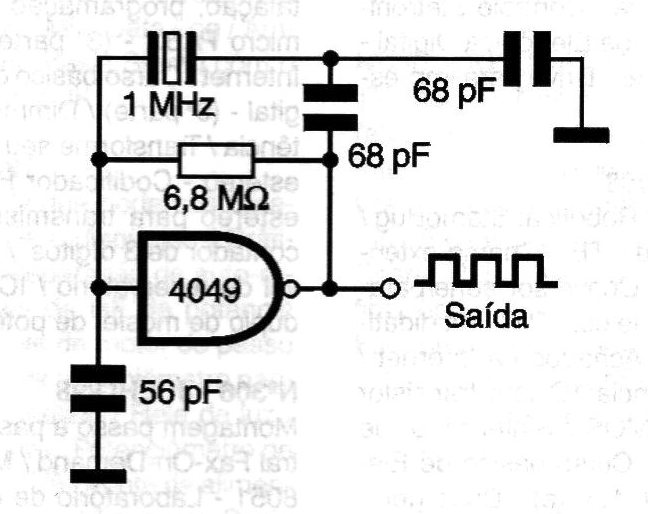

Este oscilador controlado por cristal gera um sinal retangular de 1 MHz podendo ser usado como base de tempo para instrumentos digitais, relógios ou cronômetros. Os capacitores são cerâmicos e o circuito integrado CMOS deve ser alimentado com tensões entre 9 e 15 V. Outras funções CMOS que operam como inversores podem ser usadas em lugar do 4049.
