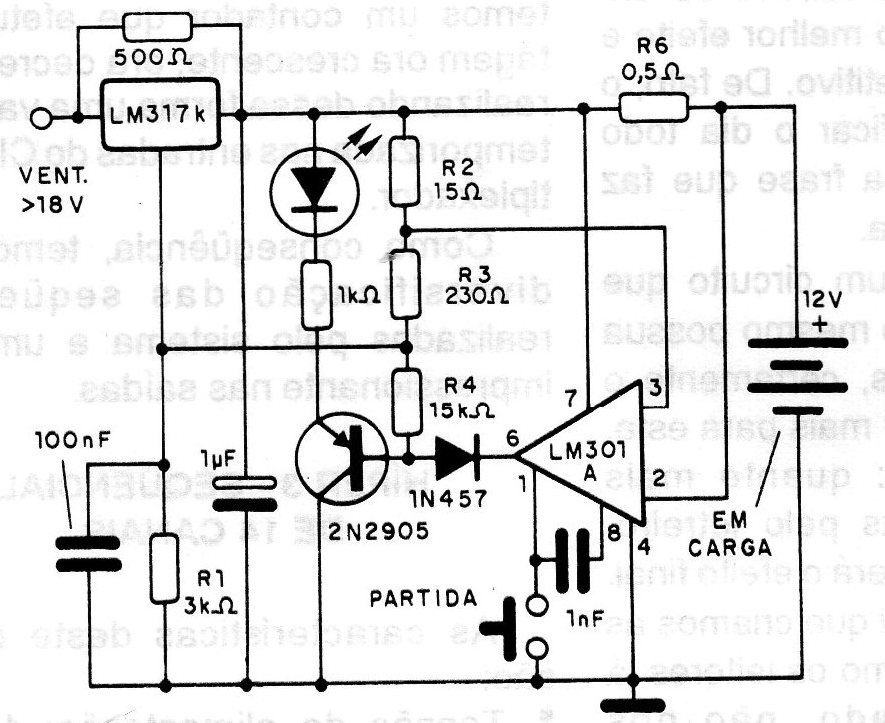

Este carregador de baterias é sugerido pela National e possui um comutador que o desliga quando a bateria se encontra totalmente carregada. Inicialmente a corrente de carga é limitada em 2 A. A medida que a tensão na bateria sobe, a corrente de carga diminui até que quando seu valor chega a 150 mA o circuito comuta, encerrando o processo de carga. Um LED indica quando isso ocorre. Com baterias totalmente descarregadas a partida é automática. Com baterias parcialmente descarregada é preciso pressionar a chave de partida. A tensão de carga é de 14,5 V e o LM317 K precisa ser montado num bom radiador de calor.
| Clique na imagem para ampliar |
