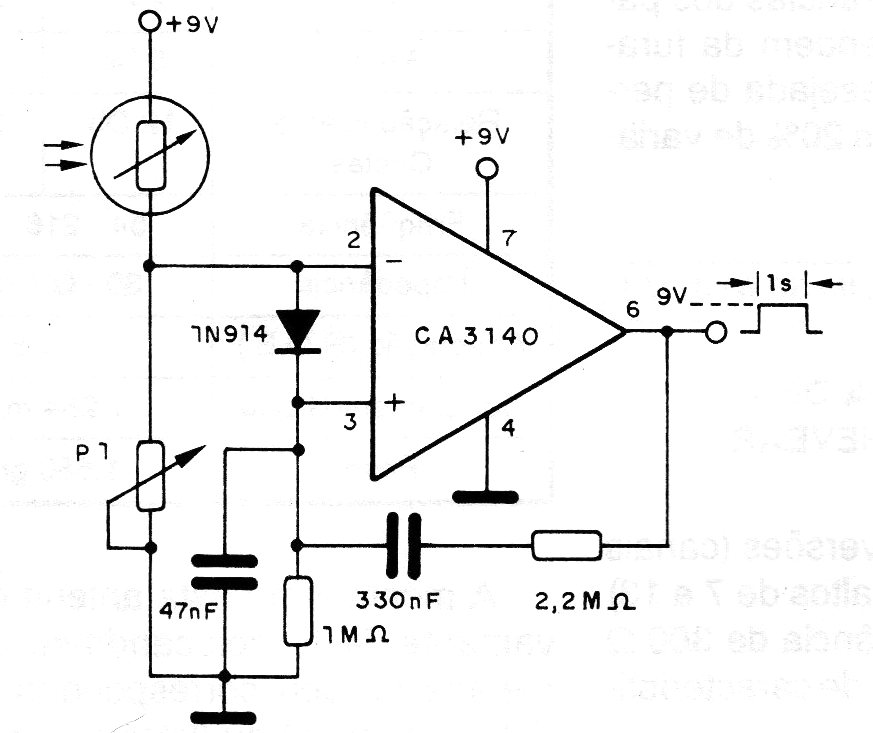

Este circuito que é mostrado na figura produz na sua saída um pulso de duração constante, da ordem de 1 segundo quando o LDR recebe um pulso de curta duração de luz. O potenciômetro P1 deve ter a mesma resistência que o LDR nas condições de operação sem iluminação. A fonte de alimentação não precisa ser simétrica. Os capacitores podem ser alterados para se obter tempos diferentes de acionamento. O circuito não deve receber pulsos de luz de duração maior que o tempo do pulso de saída. A amplitude do pulso de saída é da mesma ordem que a tensão da fonte de alimentação.
