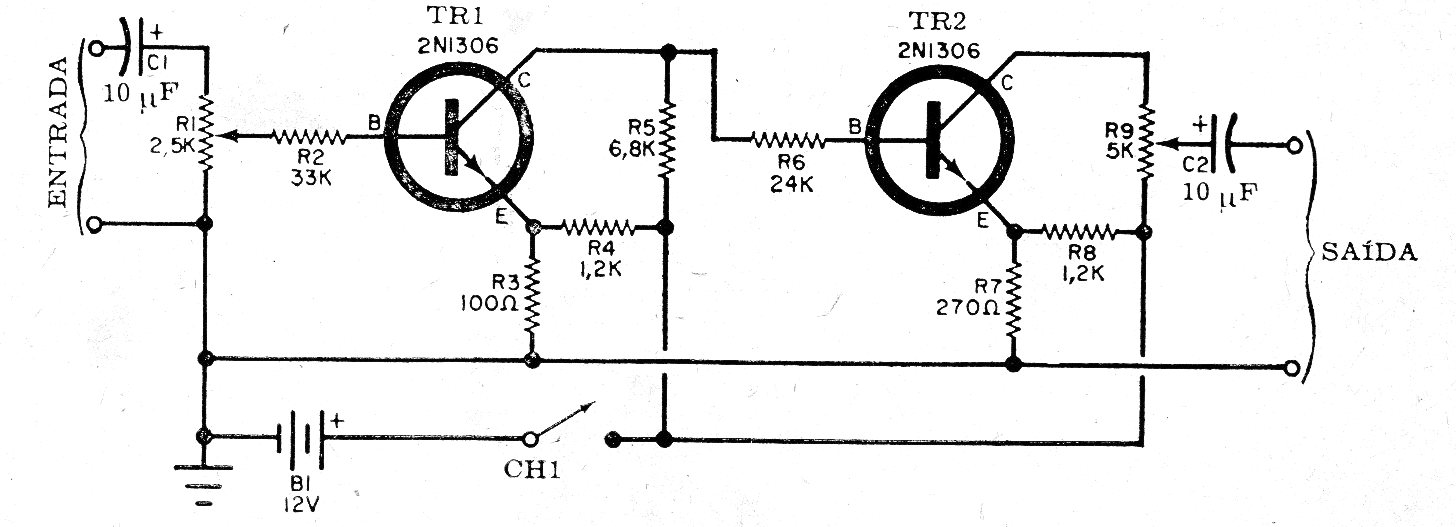

Este circuito, de uma Popular Electronics de 1967 converte sinais senoidais em retangulares. Os transistores podem ser substituídos por equivalentes atuais com pequenas mudanças na polarização. A alimentação é feita por uma tensão de 12 V. Componentes com valores não padronizados podem ser aproximados para os valores comuns atuais.
| Clique na imagem para ampliar |
