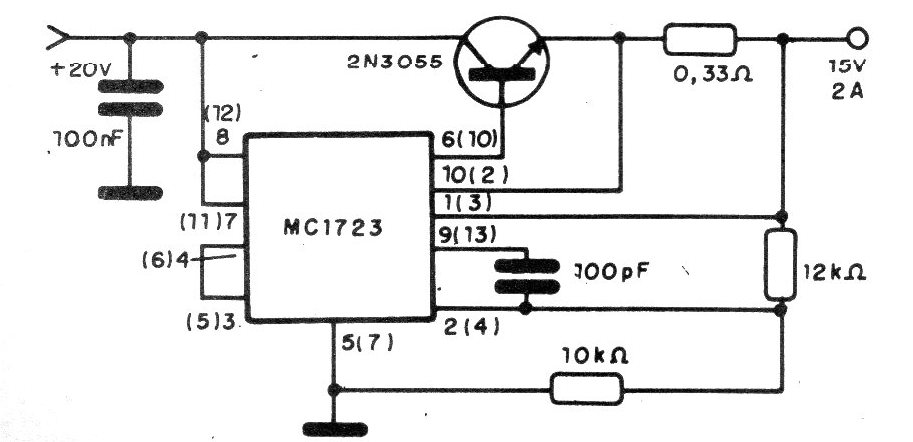

Este circuito, sugerido pela Motorola, fornece uma tensão de 15 V sob corrente de até 2 A. O transistor de potência deve ser montado num bom radiador de calor e o resistor de 0,33 ohms deve ser de fio. Este componente determina a corrente máxima de saída da fonte. O integrado regulador é o MC1723 e as numerações são para dois tipos diferentes de invólucros em que este integrado é encontrado. A tensão de entrada deve ser de aproximadamente 20 V.
