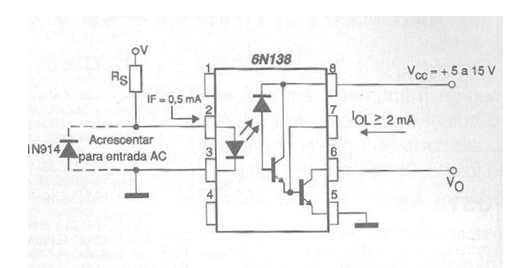

O circuito mostrado na figura pode ser usado como indicador de presença de alta tensão em uma linha de alimentação de qualquer tipo.A operação pode ser feita tanto a partir de tensões contínuas como alternadas, cujo valor determina o resistor Rs, conforme a seguinte tabela.
Tabela:
V (Vds ou Vacrms)=Rs=V + If (mW)
24=47 k ohms=11
48=100 k ohms=22
117=220 k ohms=62
230=470 k ohms=113
A saída do circuito é compatível com lógica TTL. Para tensões alternadas o diodo em paralelo com o LED deve ser acrescentado.
