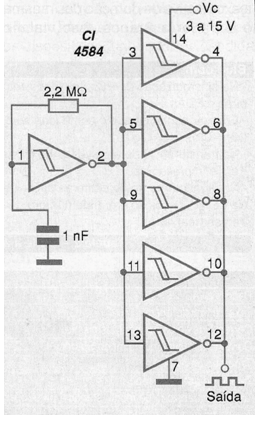

O princípio de funcionamento do VCO mostrado na figura 2 é exatamente o mesmo do circuito anterior (CIR7971). A diferença está apenas no fato de que são usados inversores disparadores de um circuito integrado 4584. Da mesma forma, tanto o resistor como o capacitor podem ser alterados em função da faixa de frequencias desejadas e a tensão de controle deve ficar entre 3 e 15 V.
