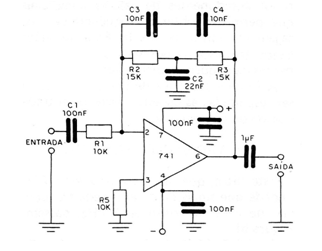

A base deste circuito é um duplo T na realimentação, que tem os componentes calculados para se obter a frequência de 1 kHz aproximadamente. Veja que a re!ação de valores entre os diversos componentes no duplo T deve ser mantida. Para que a frequência seja exata, seria também, neste caso, preciso usar componentes de pequena tolerância, o que na maioria das aplicações não é uma exigência que compromete o projeto. A alimentação para este filtro vem de uma fonte simétrica de 9 a 15 volts, e na sua utilização deve ser prevista tanto a sua característica de entrada como de saída.
