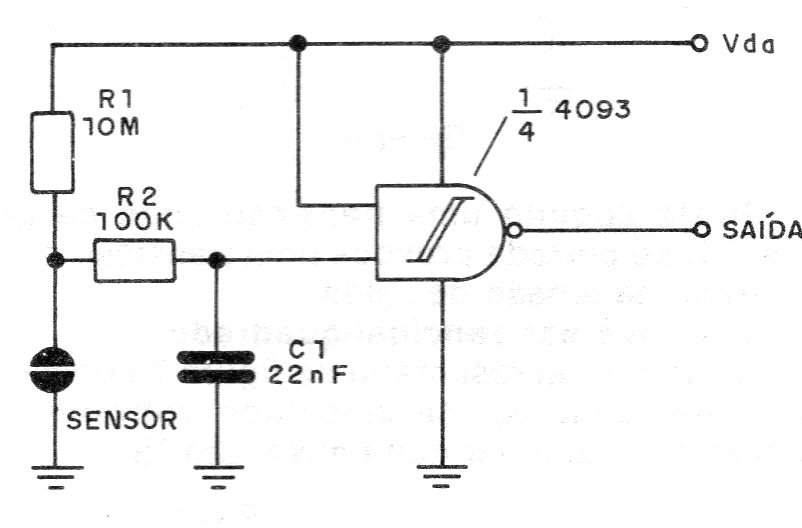

Temos na figura um circuito de interruptor de toque bastante sensível. Um toque no sensor faz com que a saída seja levada ao nível HI por um tempo que depende de C1. Para operação inversa podemos trocar de lugar R1 e o sensor, invertendo-os.
| Clique na imagem para ampliar |
