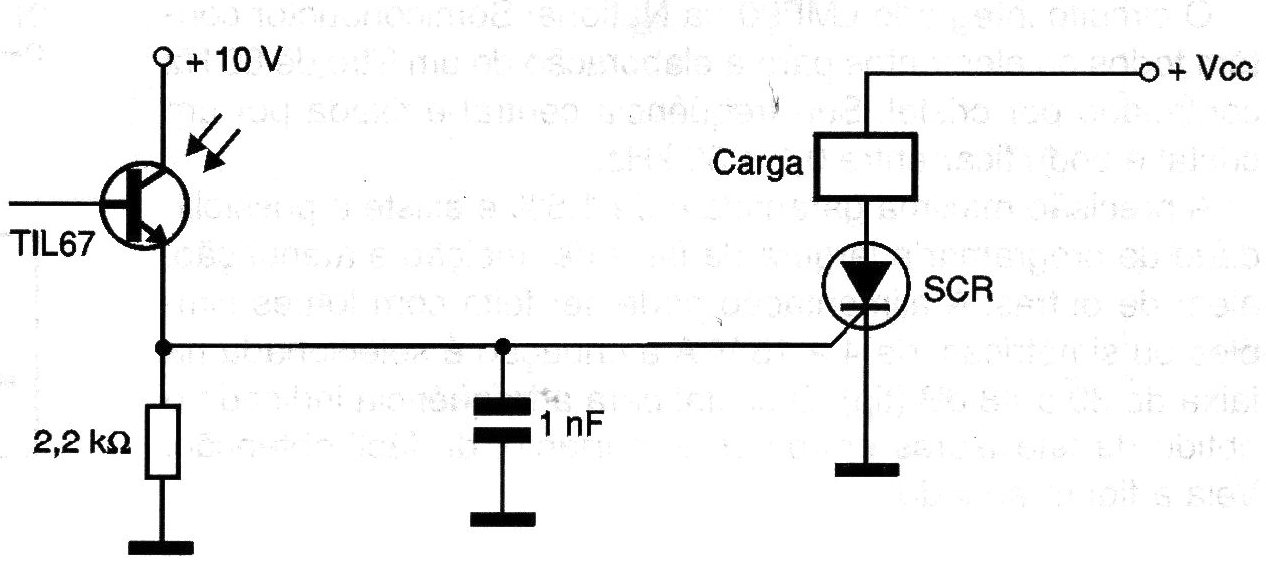

O circuito da figura é sugerido pela Texas Instruments para o disparo de um SCR sensível a partir de um fototransistor. O resistor de 2k2 pode ser alterado em função da sensibilidade do fototransistor usado e do próprio SCR. Para cargas indutivas ligue um diodo em paralelo. A tensão de carga depende exclusivamente do SCR usado.
| Clique na imagem para ampliar |
