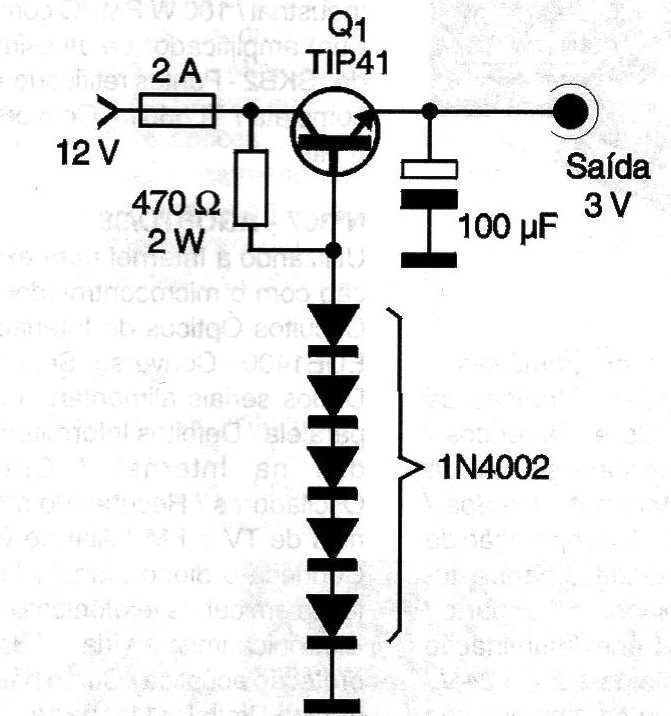

O circuito mostrado possibilita a alimentação de CD-players, toca-fitas e outros aparelhos que usam 2 pilhas pequenas ou médias a partir dos 12 V obtidos da tomada do acendedor de cigarros do carro. O transistor O1 deve ser montado em radiador de calor. Os diodos em série determinam a tensão de saída. Será interessante que o leitor experimente diversas combinações de diodos ligando um voltímetro de modo a obter a tensão desejada na saída. Em alguns casos podem ser necessários até 6 diodos em lugar de 5 para se alcançar exatamente os 3 V de saída.
| Clique na imagem para ampliar |
