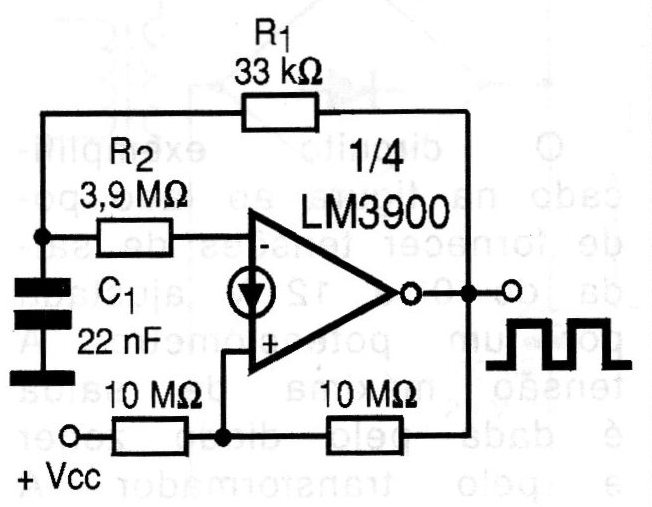

Um dos quatro amplificadores operacionais de Norton do LM3900 é usado neste oscilador, que tem um ciclo ativo de 50%. A frequencia é da ordem de 1 kHz e pode ser alterada com a mudança de C1 ou ainda de R1 e R2. A fonte de alimentação deve ser simétrica e o sinal de saída tem a forma de onda retangular.
