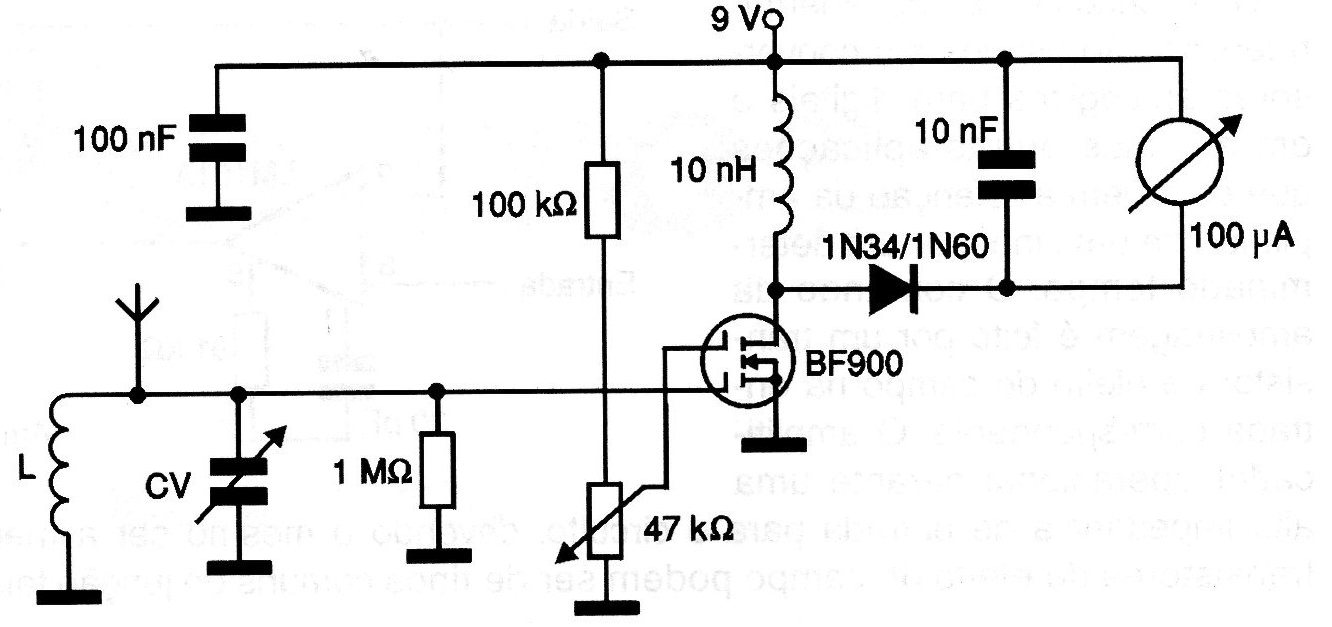

Um MOSFET de porta dupla é usado neste circuito, que aciona um medidor de bobina móvel de 100 uA ou próximo disso. O medidor, em alguns casos, deve ser dotado de um resistor de 1 k ohms para limitar a corrente. A bobina depende da faixa de frequencias na qual o circuito irá funcionar. Para a faixa de 80 a 110 MHz, por exemplo, esta bobina poderá ser formada por 4 espiras de fio 28 em forma de 1 cm de diâmetro sem núcleo. A antena é do tipo telescópico com 40 a 80 cm de comprimento. O diodo deve ser de germânio e o ajuste do ponto de funcionamento é feito no trimpot de 47 k ohms. O circuito é alimentado por uma pequena bateria de 9 V.
