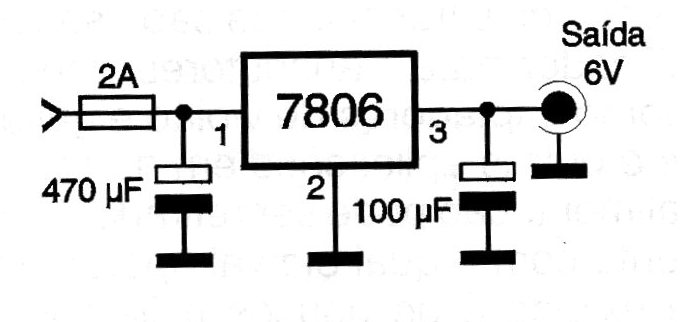

Este circuito possibilita a alimentação de aparelhos de 6 V energizados por pilhas a partir da bateria do carro (tensão tirada do acendedor de cigarros por meio de adaptador). O circuito integrado 7806 deve ser dotado de radiador de calor e o fusível na entrada é importante para proteger a instalação elétrica do carro em caso de um curto-circuito. Os capacitores precisam ter tensões de trabalho de pelo menos 16 V para o de 470 uF, e 12 V para o de 100 uF. Para aparelhos de maior consumo como CD-players de 4 pilhas, o capacitor de 100 uF deverá ser aumentado para 1000 uF.
