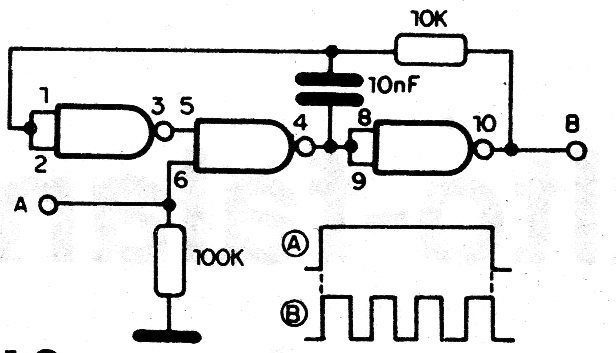

Num projeto de microprocessador para aplicações de controle, um clock gatilhado pode ter utilidade. O gatilhamento permite inicializar a operação no momento certo e pará-la também no momento certo. O circuito apresentado na figura trabalha em frequencia relativamente baixa, da ordem de alguns quilohertz, mas a diminuição do capacitor pode elevar esta operação até alguns megahertz, que é o limite do 4011. Na saída temos as formas de onda correspondentes, observando-se que a aplicação do nível alto é quem dá a partida ao oscilador.
