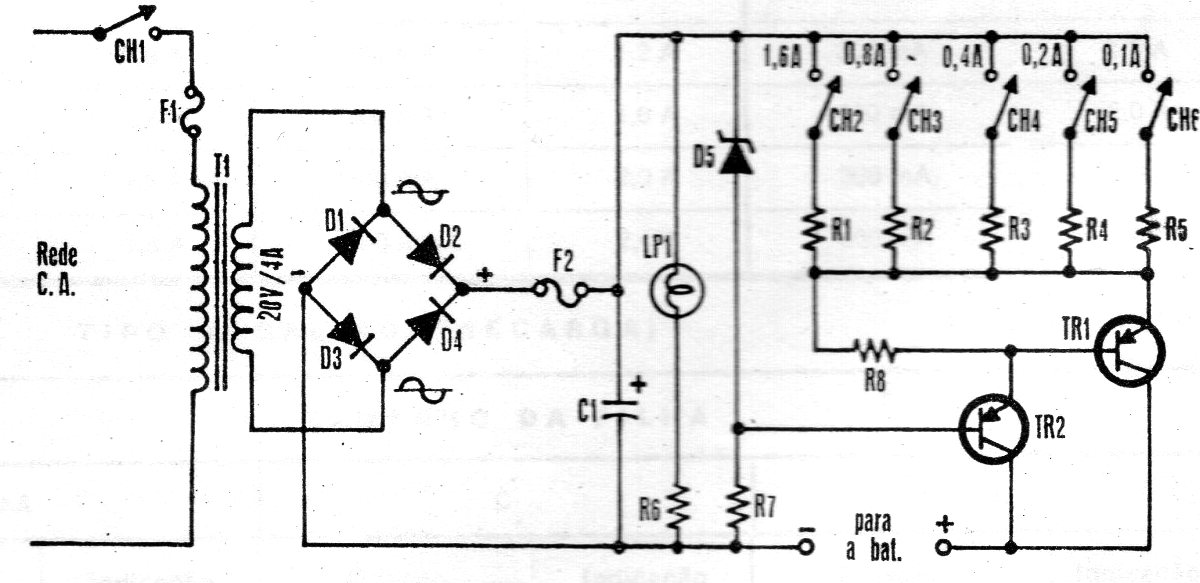

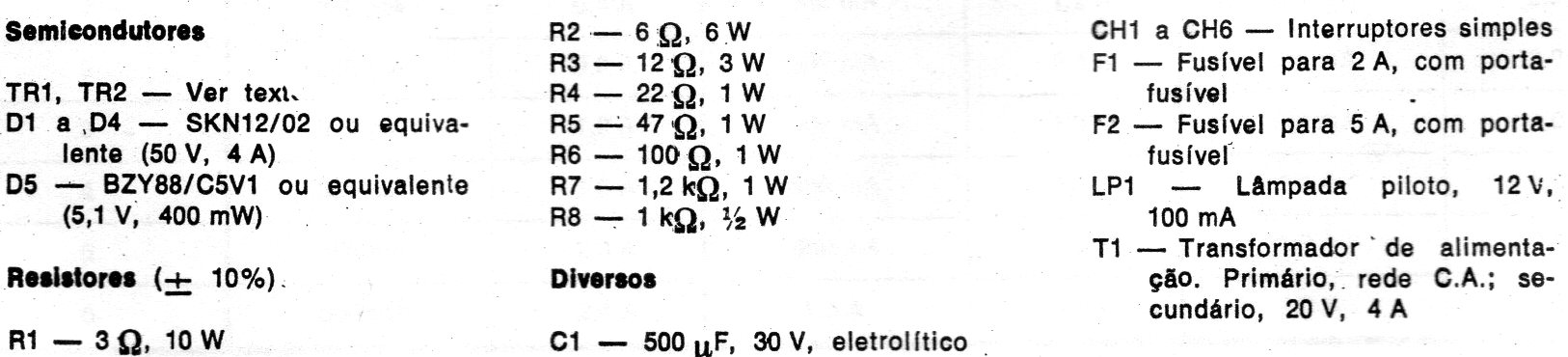

Este circuito produz a carga com corrente determinada pelos resistores selecionados, e com um transformador de 4 A essa será a corrente máxima obtida com os valores dos componentes utilizados e todas as chaves fechadas, por nestas condições as correntes se somam. O transformador tem primário de acordo com a rede e os transistores admitem equivalentes como o BD136 para TR1 e TIP42 para TR2, montado em dissipador de calor.
| Clique na imagem para ampliar |
| Clique na imagem para ampliar |
