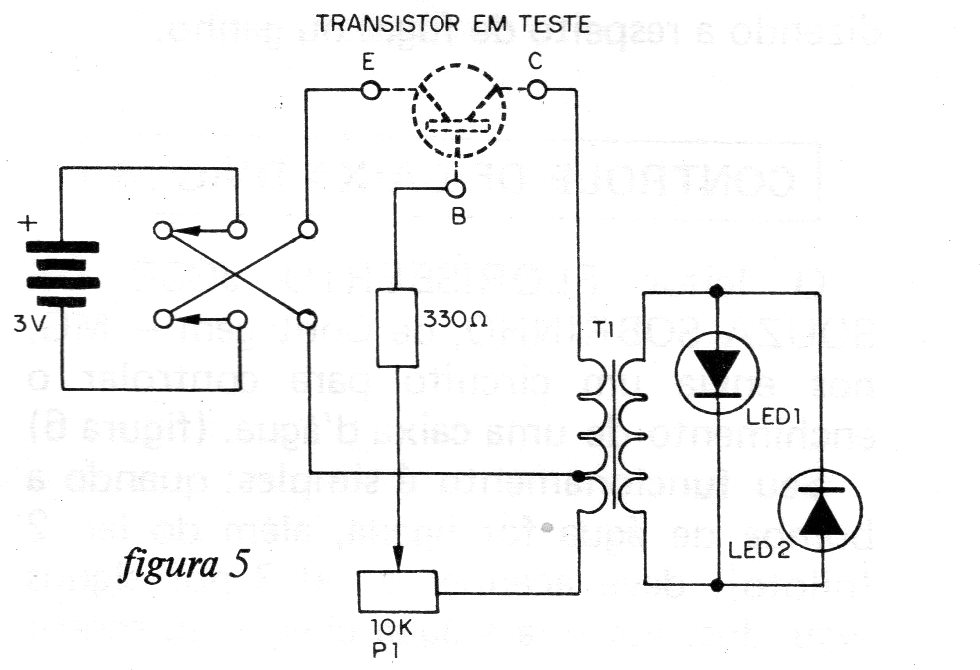

Este simples teste diz se um transistor PNP ou NPN está bom. O sinal é dado através do acendimento dos LEDs que é ajustado no potenciômetro. A alimentação é feita por pilhas e o transformador é do tipo de saída encontrado em rádios transistorizados comuns. Em lugar dos LEDs pode ser usado um transdutor piezoelétrico e então a indicação será sonora.
| Clique na imagem para ampliar |
