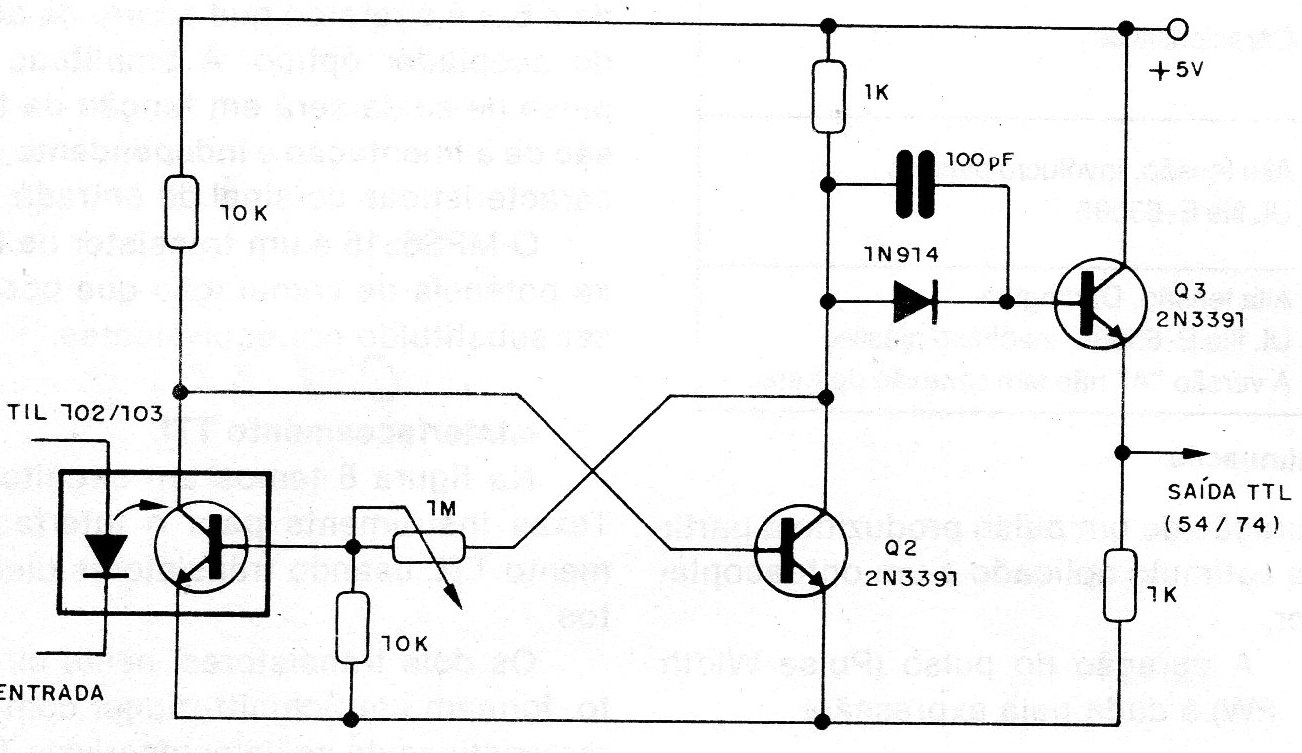

O Schmitt-trigger mostrado na figura é compatível TTL é mostrado na figura usando transistores discretos. Este circuito possuí um ajuste que permite fixar a corrente na ausência de sinal e também o nível de saída. Os transistores são de comutação, podendo ser substituídos por equivalentes.
| Clique na imagem para ampliar |
