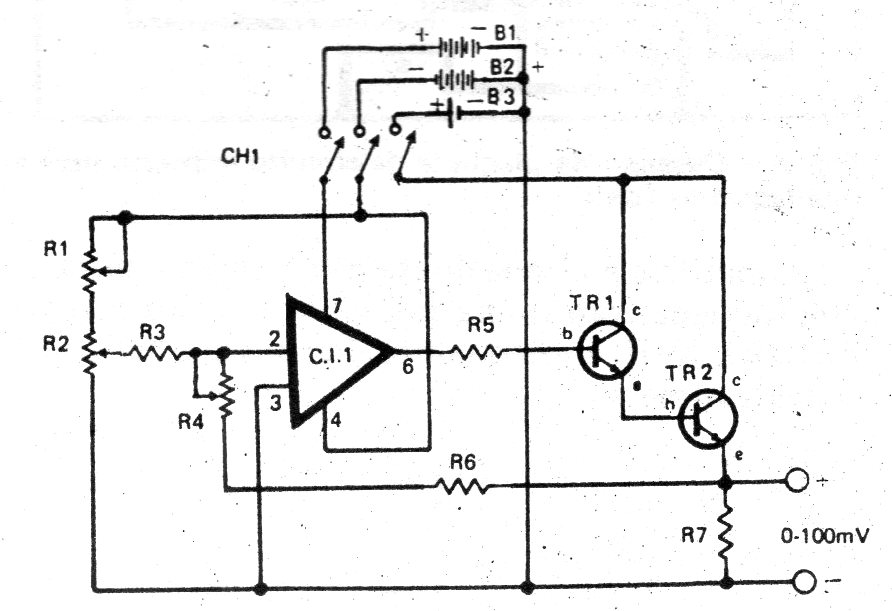

Esta interessante fonte de tensão muito baixa para referência encontra aplicações no laboratório de instrumentação para calibragem e referência. O circuito é de uma publicação dos anos 70 e os transistores usados admitem equivalentes modernos como o BC548 para Q1 e BC135 para Q2.
| Clique na imagem para ampliar |
| Clique na imagem para ampliar |
