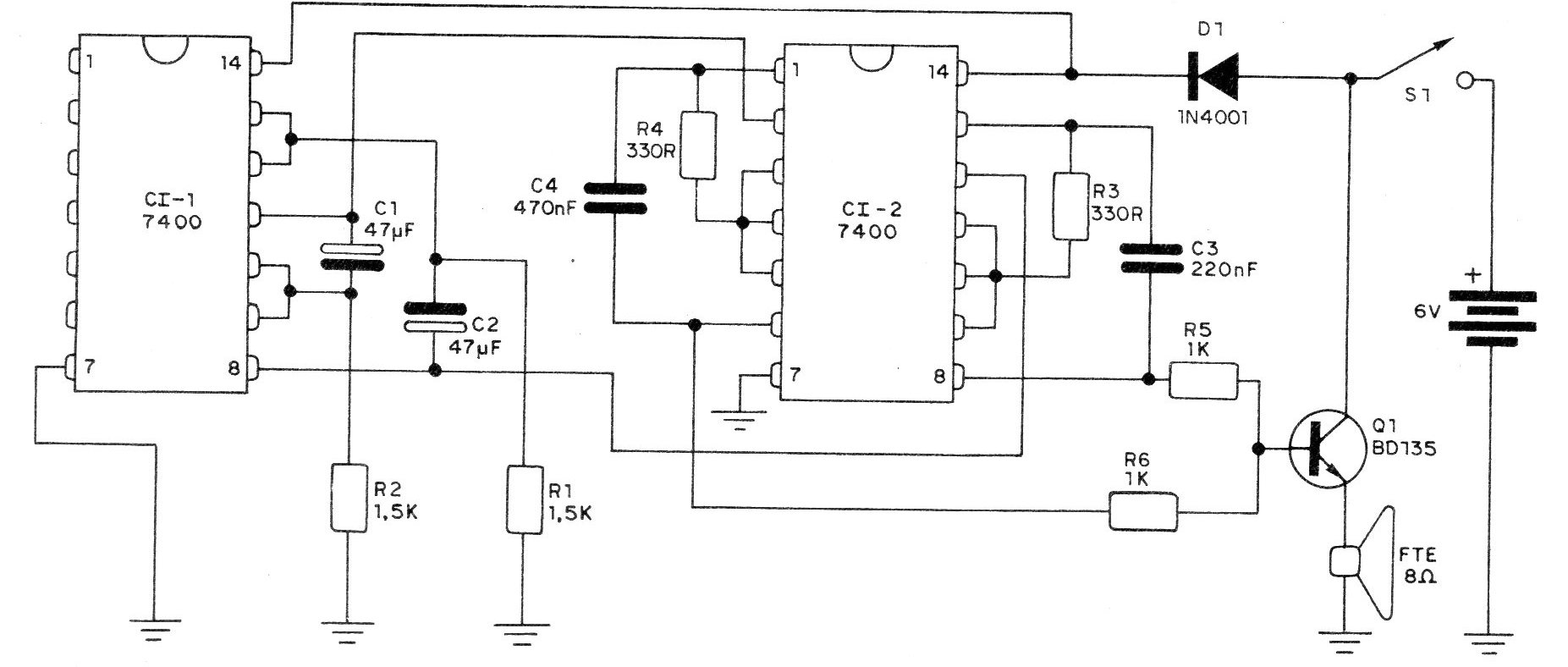

Este circuito de sirene eletrônica, encontrado numa documentação de 1982, utiliza três osciladores montados em torno das portas NAND de duas entradas de dois integrados TTL, do tipo 7400. Os três osciladores funcionam como multivibradores, com as frequências de operação diferentes determinadas pelos valores dos capacitores correspondentes. O primeiro oscilador, que opera numa frequência relativamente baixa, é o modulador, controlando assim o instante em que cada um dos dois outros osciladores deve entrar em ação. Estes outros dois osciladores, que funcionam alternadamente controlados pelo modulador, têm capacitores de 220 nF e 470 nF, que permitem a obtenção de um som mais agudo (220 nF) e mais grave (470 nF), com a alternância dos tons, portanto. Os sinais de áudio (grave e agudo) são levados, via dois resistores de 1 k, a uma etapa amplificadora de potência com um transistor BD135, com o que se pode excitar diretamente, com bom volume, um alto-falante. Segundo o leitor, se pode fazer experiências com os tempos de modulação, alterando-se os capacitores eletrolíticos do primeiro 7400, com valores entre 47 e 470 uF e a frequência dos sons com a alteração dos demais capacitores. O diodo 1N4001, ligado em série com a alimentação, tem por função reduzir os 6 V da tensão da bateria para 5,3 V, aproximadamente, dentro da faixa admitida pelos integrados TTL.
