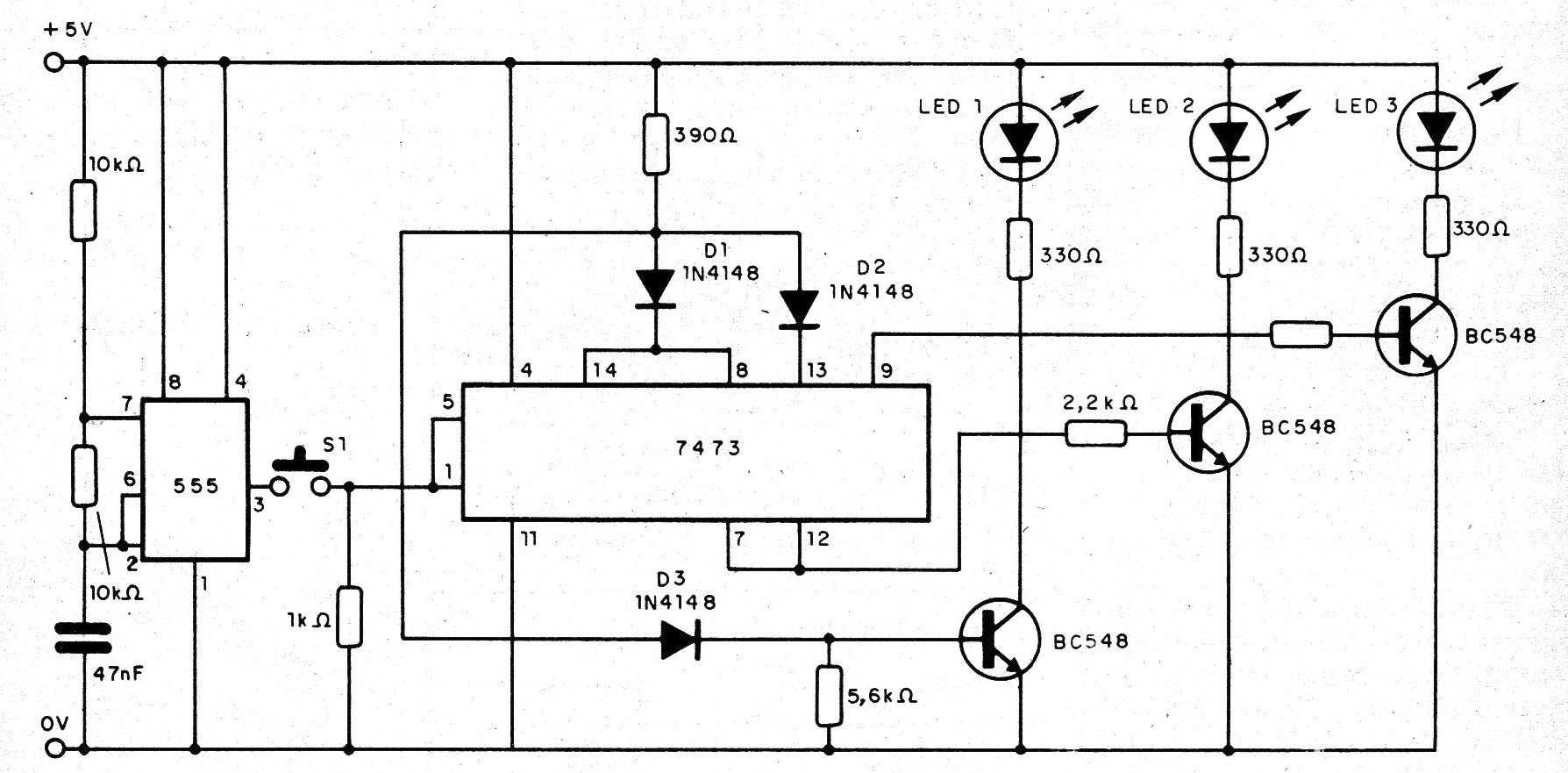

O circuito apresentado é de um jogo com base num integrado TTL do tipo 7473. Na figura temos então uma "loteria esportiva" que sorteia 1 de 3 palpites possíveis, que são indicados pelo acendimento de 3 LEDs. A base do circuito é um duplo flip-flop do tipo JK. Neste circuito o clock é proporcionado pelo oscilador com um integrado 555 que opera numa frequencia suficientemente alta para que o jogador não tenha influência na contagem e, portanto, no resultado. Os pulsos em quantidade aleatória são aplicados ao duplo flip-flop o quando pressionamos S1. Quando soltamos, a posição de sorteio, ou o LED aceso, dependerá da quantidade de pulsos contados. Alterações no circuito podem ser feitas no sentido de que os transistores excitem SCRs e, assim, lâmpadas ligadas na rede de alimentação. Um problema que pode ocorrer num projeto que envolva um sensor óptico, como por exemplo um foto-transistor, é como excitar diretamente com este componente uma porta
