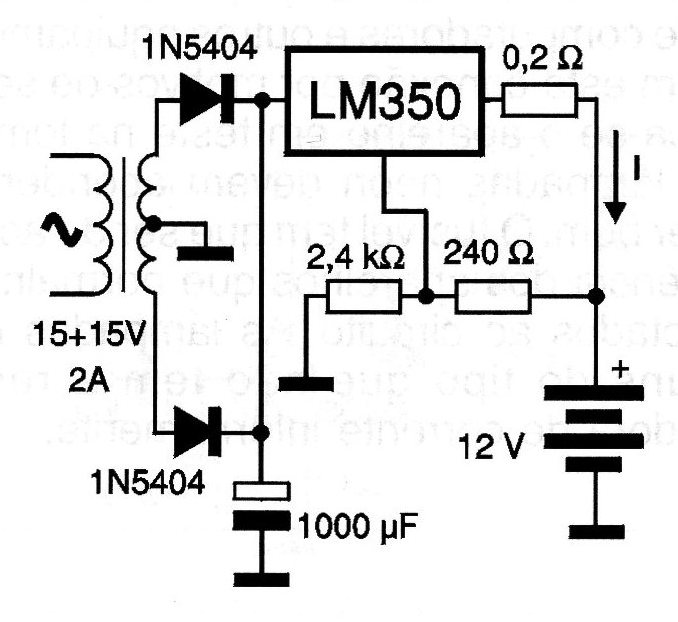

O circuito indicado realiza a carga lenta de baterias de 12 V mantendo uma corrente constante de aproximadamente 2 ampères. O integrado regulador de tensão deve ser montado em um bom radiador de calor e eventualmente, o resistor de 0,2 ohms deve ser aumentado se for constatado excesso de aquecimento desse componente. O transformador tem enrolamento primário de acordo com a rede de energia local, sendo recomendado um fusível de 1 A em série com o primário para a proteção do circuito. A tensão de trabalho do capacitor de 1 000 uF deve ser de pelo menos 40 V.
