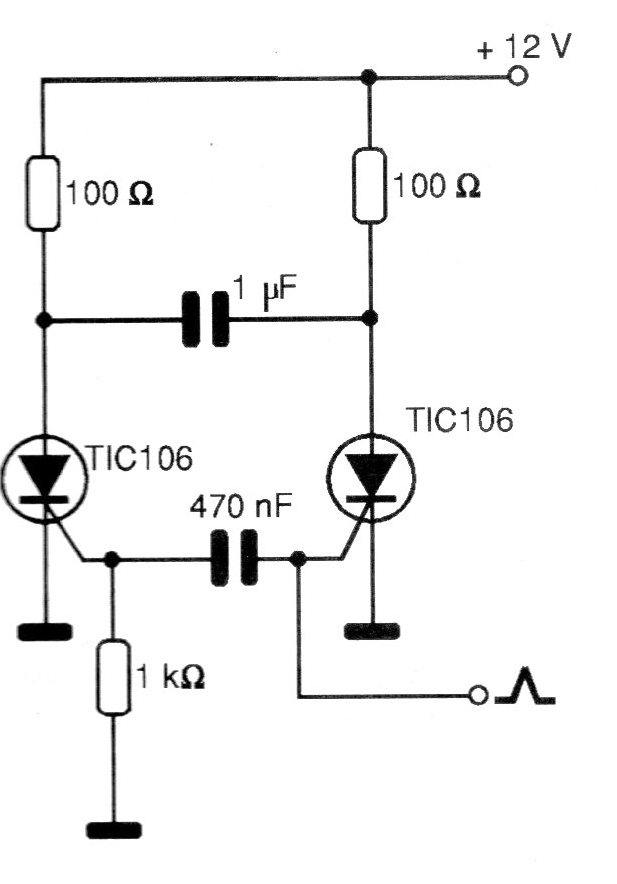

Este circuito possui dois estados estáveis de tai forma que em, cada instante, apenas um SCR conduz. A mudança de estado é feita pela aplicação de um pulso de entrada nas comportas dos SCRs. A carga controlada no caso é formada por resistores, mas o circuito pode ser modificado para controlar cargas não resistivas de potência tais como lâmpadas incandescentes. O capacitor de 1 uF deve ser despolarizado.
