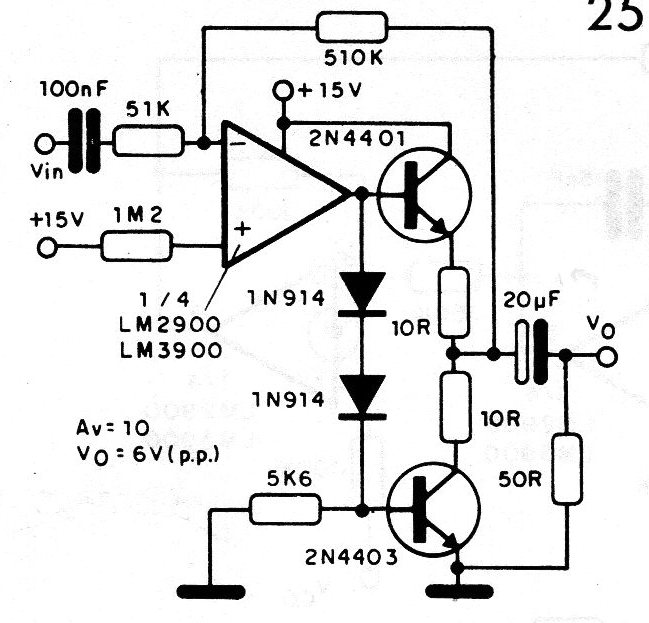

O ganho mostrado na figura deste amplificador é de 10 vezes e a excursão para a tensão de saída é de 6,0 V (pico a pico). São usados dois transistores que admitem equivalentes, de modo a. formar uma etapa complementar de baixa impedância para a saída Os diodos são de silício de uso geral, admitindo equivalentes. A referência, neste circuito, dada pela ligação da entrada não inversora, é feita com a tensão de alimentação de 25 V. Esta tensão vem de fonte simples.
