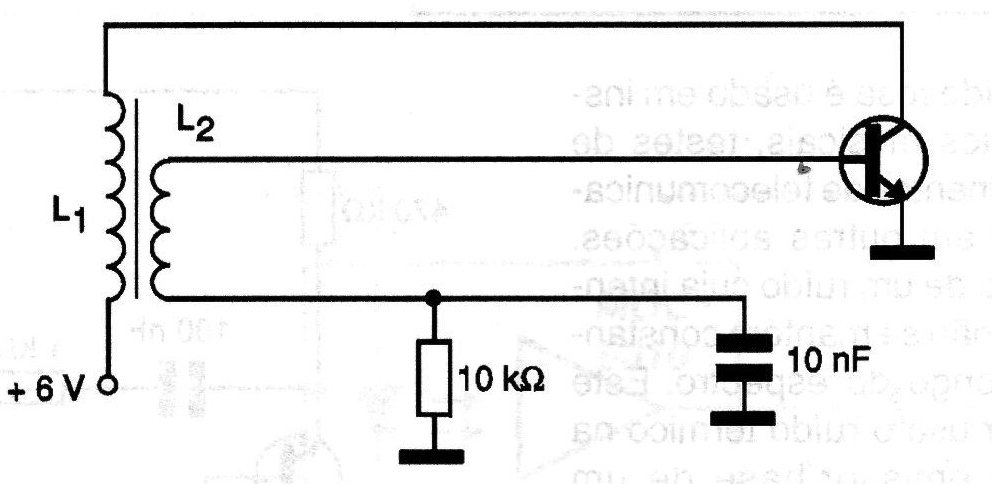

O oscilador que mostramos na figura pode gerar sinais de algumas dezenas de quilohertz até aproximadamente 10 MHz dependendo das bobinas L1 e L1. Nas aplicações práticas L2 tem 1/5 das espiras de L1. Para gerar sinais em torno de 1 MHz, L1 tem 100 espiras de fio 22 num bastão de ferrite de 1 cm de diâmetro e L2 consiste em 20 espiras do mesmo fio no mesmo bastão sobre L1. Um capacitor variável pode ser ligado em paralelo com L1 para ajustar a frequencia. Se o circuito não oscilar, inverta uma das bobinas.
