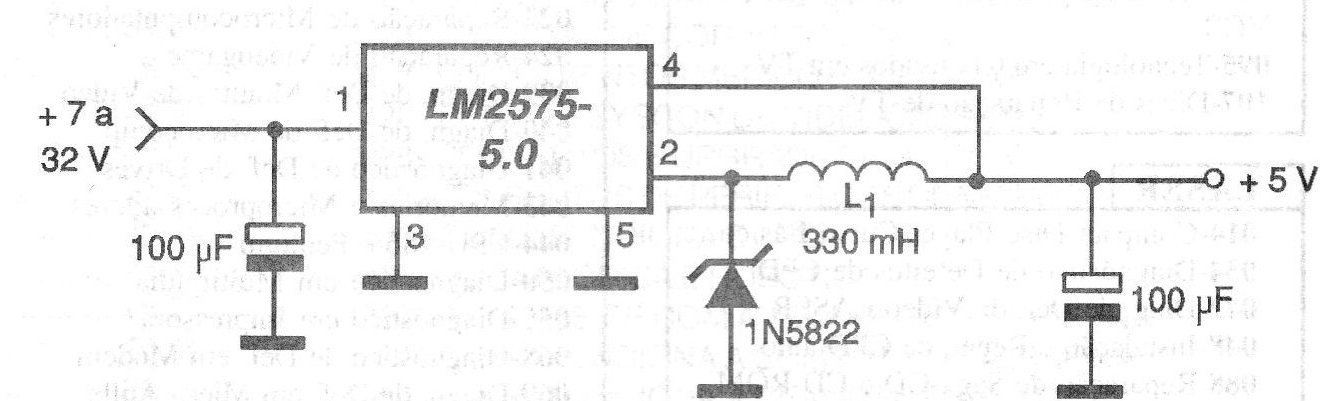

O regulador de tensão chaveado apresentado na figura fornece uma tensão de saída de 5 V a partir de tensões de entrada de 32 V com corrente de até 1 ampère. O LM2575 (ou LM2576) da National Semiconductor pode ser encontrado com tensões de saída de 5, 12 ou 15 V e com tipos ajustáveis. O LM2576 é indicado para correntes de até 3 A. Nos dois casos, com correntes de 1 ou 3 A, o circuito integrado precisa ser dotado de um bom radiador de calor. A eficiência do circuito na conversão de tensão é de 80 a 90%.
| Clique na imagem para ampliar |
