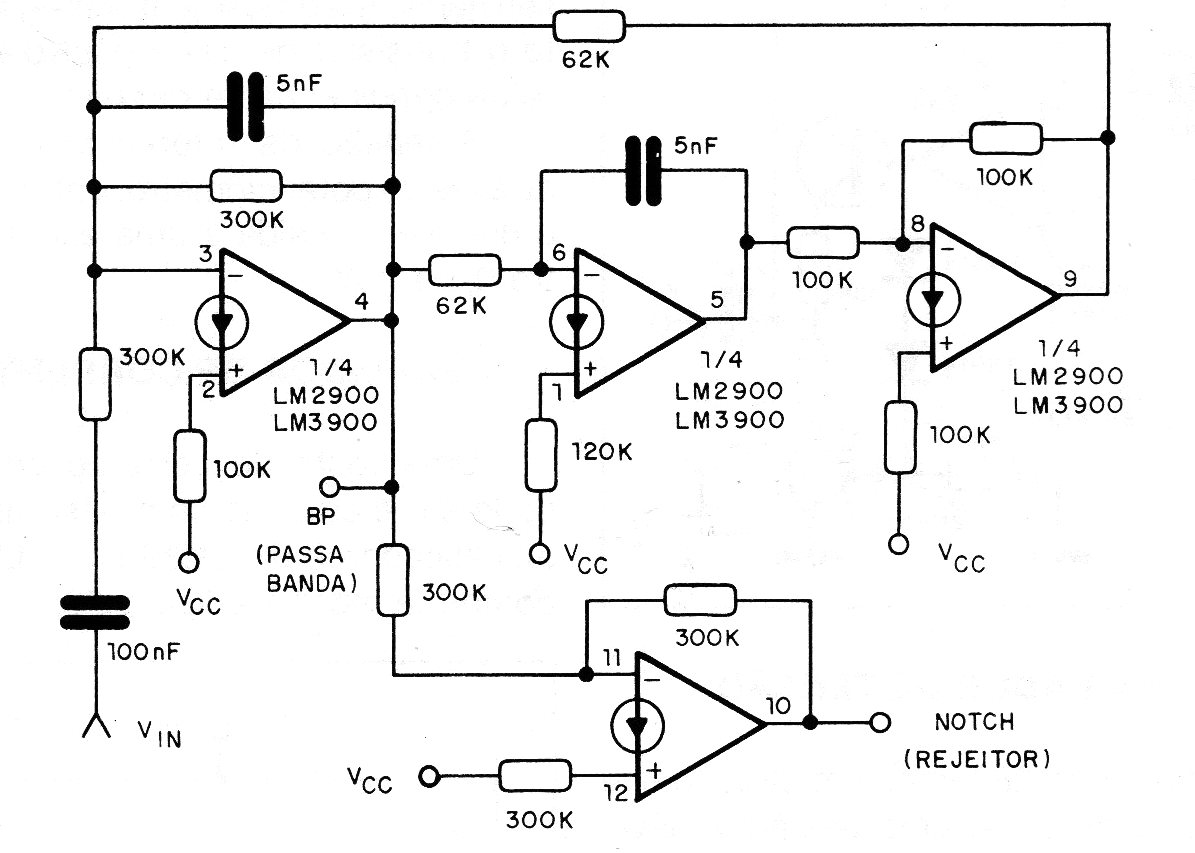

Na figura temos uma outra configuração de filtro que usa os quatro amplificadores de Norton dos integrados LM2900 e LM3900. Os componentes indicados neste circuito levam a sua operação numa frequencia central de 500 Hz e temos duas saídas. A saída passa-faixas é feita no pino 4, enquanto a saída de rejeição da frequencia central é obtida no pino 10. O ganho é igual a 1, e o fator Q é igual a 5. A alimentação deve ser feita com uma tensão de 12 V.
