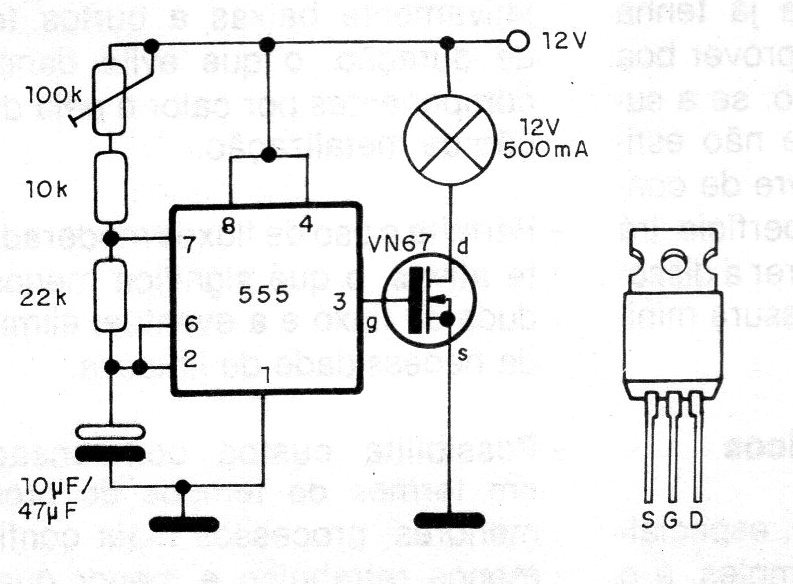

Os transistores VMOS ou MOS de potência ainda não podem ser encontrados com muita facilidade em nosso mercado (1990), mas se o leitor quer aproveitar um, num projeto experimental eis um exemplo de utilização. Trata-se um pisca-pisca onde um 555 astável excita um MOS de potência e que tem carga uma lâmpada incandescente de 12 V com corrente de até 500 mA. A frequencia do circuito e determinada pelo capacitor e ajustada no trimpot. A duração das piscadas poderá ser ajustada em função de modificações do valor do resistor de 22 k entre os pinos 7 e 6. Este resistor pode ter valores na faixa de 100 k à 100 k. A alimentação do circuito é de 12, mas podem ser usadas tensões de 6 ou 9 V com alterações na lâmpada empregada.
