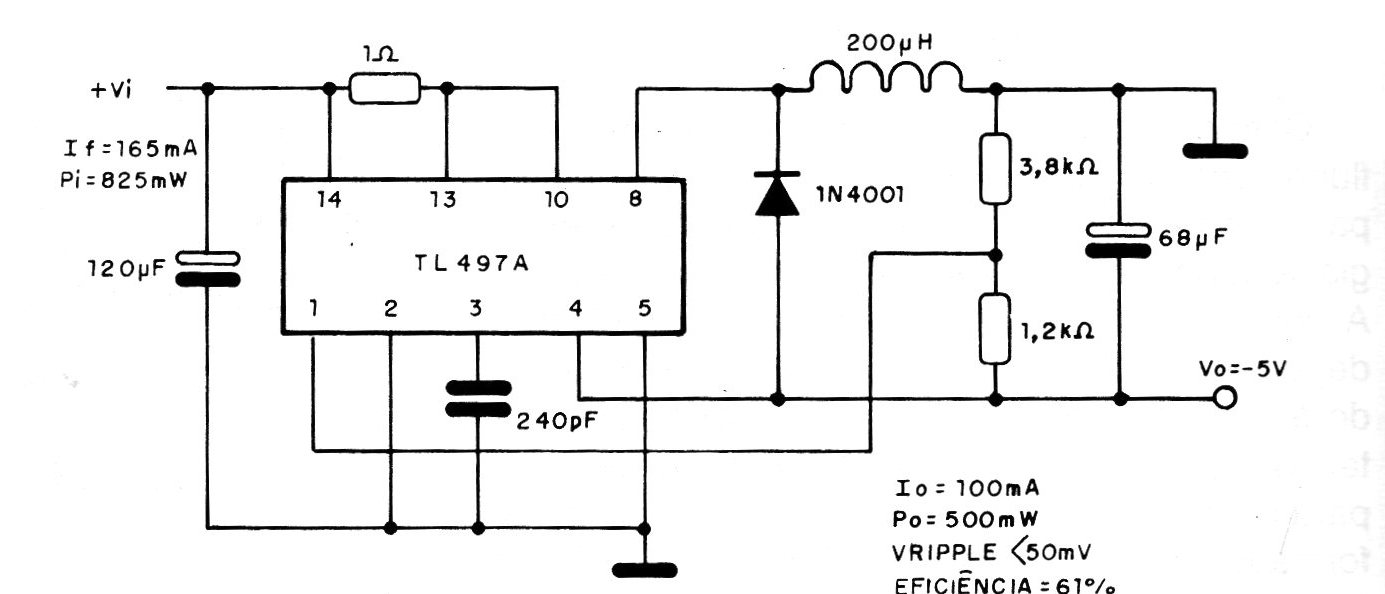

Este circuito gera uma tensão negativa de 5 V com corrente máxima de 100 mA e tem por base o circuito integrado da Texas TL497A. O rendimento da fonte é de 61% e suas características de entrada e de saída são dadas no próprio diagrama.
| Clique na imagem para ampliar |
