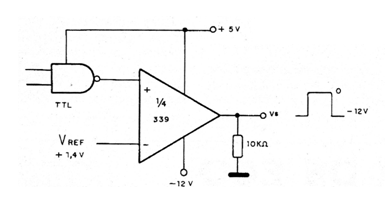

Este circuito permite acoplar uma saída de circuito TTL à entrada de um circuito CMOS. A base é um quarto de um quádruplo comparador de tensão 339 (LM339, ou equivalente) que é alimentado com uma tensão de 5 V e -1 2V de fonte simétrica. Observe que o sinal de saída tem uma transição de 0 para -12 V neste circuito. A tensão de referência de 1,4V pode ser obtida de um divisor resistivo ligado ao ponto de +5 V ou então por meio de diodos.
