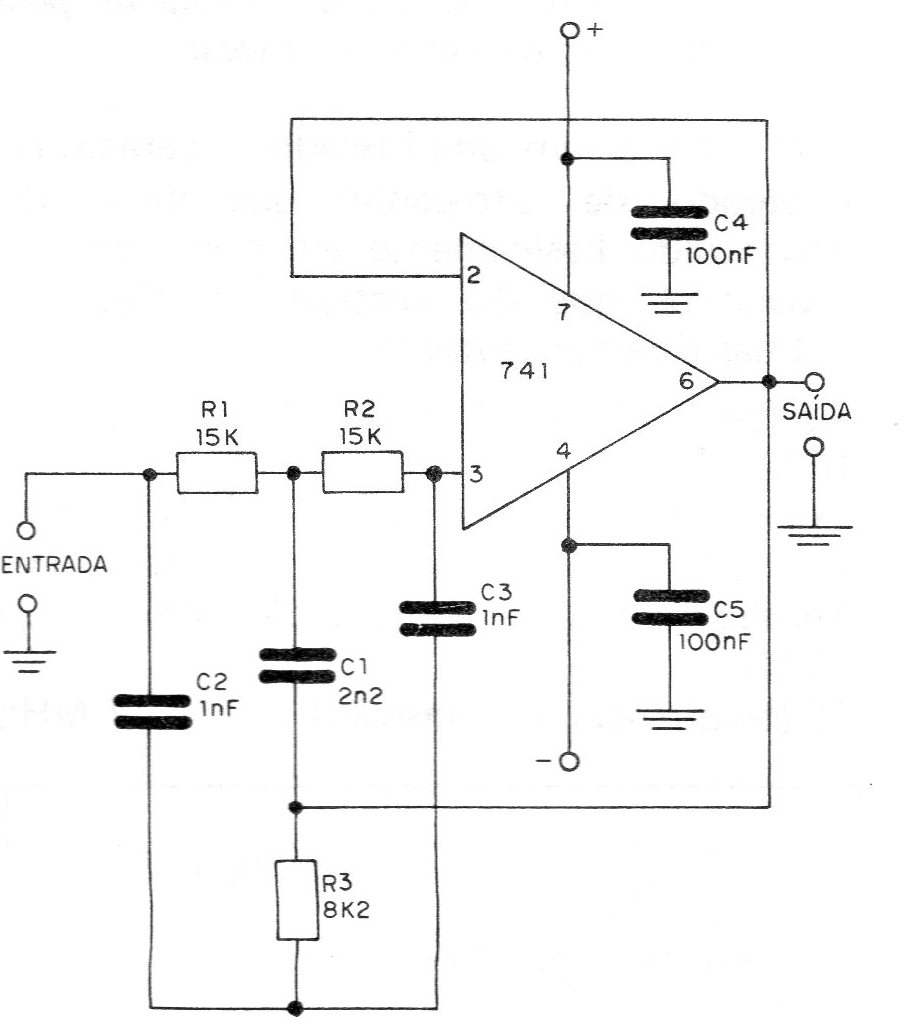

As frequências diferentes daquela para a qual foi calculado este filtro podem passar com um ganho unitário para a etapa seguinte. Já os sinais da frequência central não passam de modo algum. Uma sugestão de aplicação deste circuito e na filtragem do ronco da rede de alimentação de 60 Hz, que podem ser totalmente bloqueados não aparecendo em circuitos de áudio. O circuito, que usa um 741 somente, é mostrado totalmente na figura. O circuito tem por base um duplo T que é sintonizado para a frequência que se deseja bloquear. Como no exemplo anterior de aplicação, deve haver uma relação definida entre os componentes do duplo T. Esta relação é a seguinte:
C2 = C3 = 0,5 C1 e R1 = R2 = 2R3
A frequência será dada por:
F= 1/(2 x PI x R1 x R2)
Onde: f é a frequência em Hertz, R1 é dado em ohms e C1 em Farads. A alimentação também é simétrica e feita com uma tensão de 15 V. Com os valores dados no circuito a frequência estará em torno de 1 kHz.
