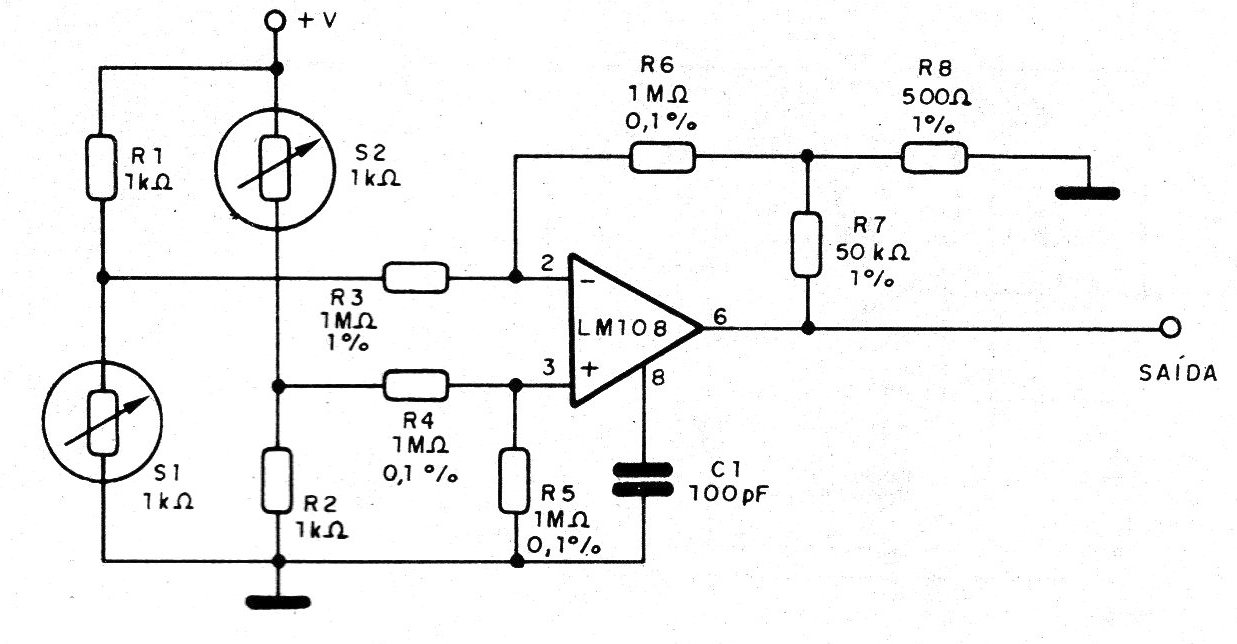

O amplificador da figura tem por base um único LM108 e possui urna compensação de baixo ruído. No caso, este amplificador está sendo mostrado com dois sensores de temperatura resistivos de 1 k ohms, mas outros sensores podem ser usados, inclusive com outros valores médios de resistências, alterando-se na mesma proporção os demais elementos da ponte. O resistor R3 determina o ganho do circuito. O capacitor reduz o ruído da fonte de alimentação em 20 dB e elimina a necessidade de capacitores by-pass.
| Clique na imagem para ampliar |
