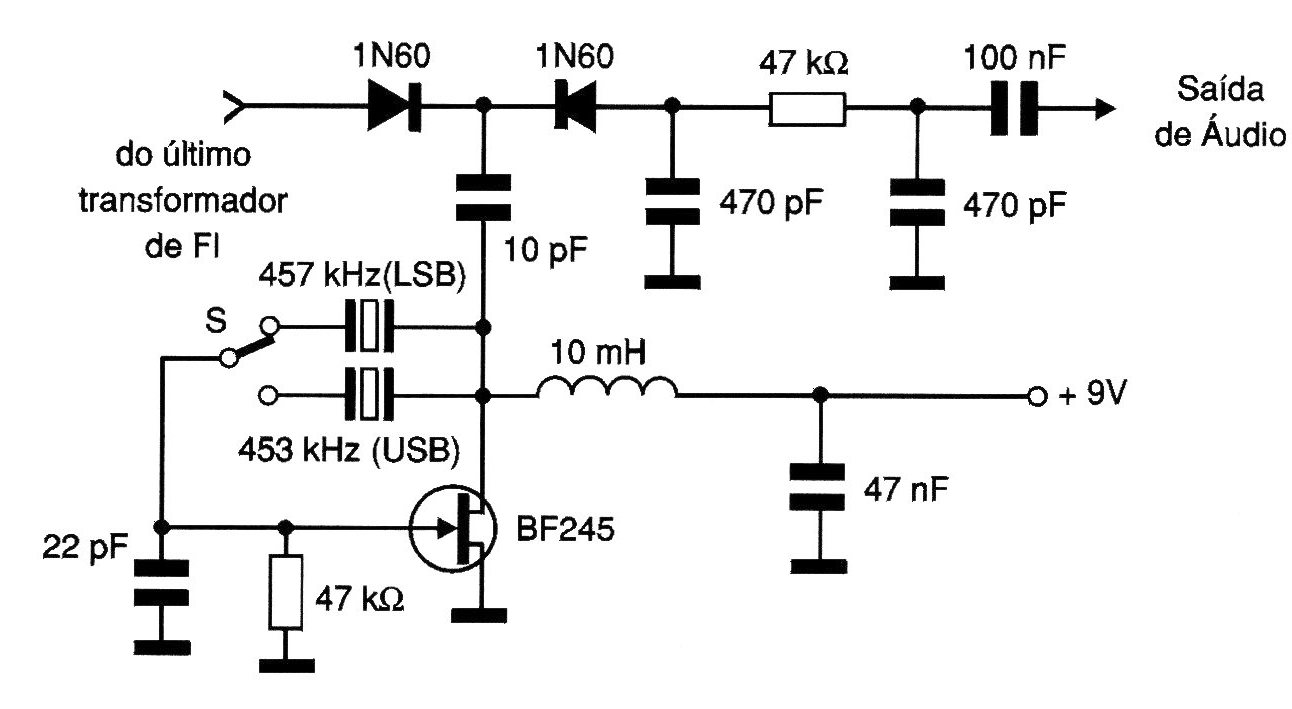

Este circuito decodifica sinais recebidos em SSB (Single Side Band) obtendo um sinal de áudio para aplicação nas etapas amplificadoras. A chave seleciona se a decodificação é USB (Upper Side Band) ou LSB (Lower Side Band). O circuito é alimentado com 9V e pode ser adaptado em receptores de comunicações com FI de 455 kHz. Para outras frequências de FI os cristais devem ser alterados. O transistor de efeito de campo assim como os diodos, admite equivalentes, e o sinal é retirado do último transformador de FI do receptor.
| Clique na imagem para ampliar |
