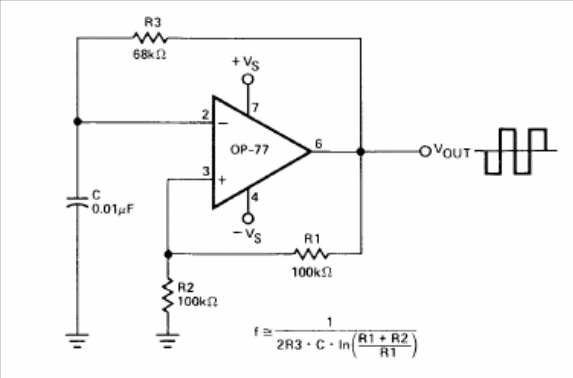

O oscilador mostrado na figura gera um sinal retangular com ciclo ativo de 50% (quadrado) cuja frequência depende dos componentes usados, conforme a fórmula dada junto ao diagrama. Obtivemos este circuito no manual de circuitos integrados lineares da Analog Devices. Com os valores indicados para os componentes, a frequência é de 1 kHz e a amplitude do sinal é de 2 V
