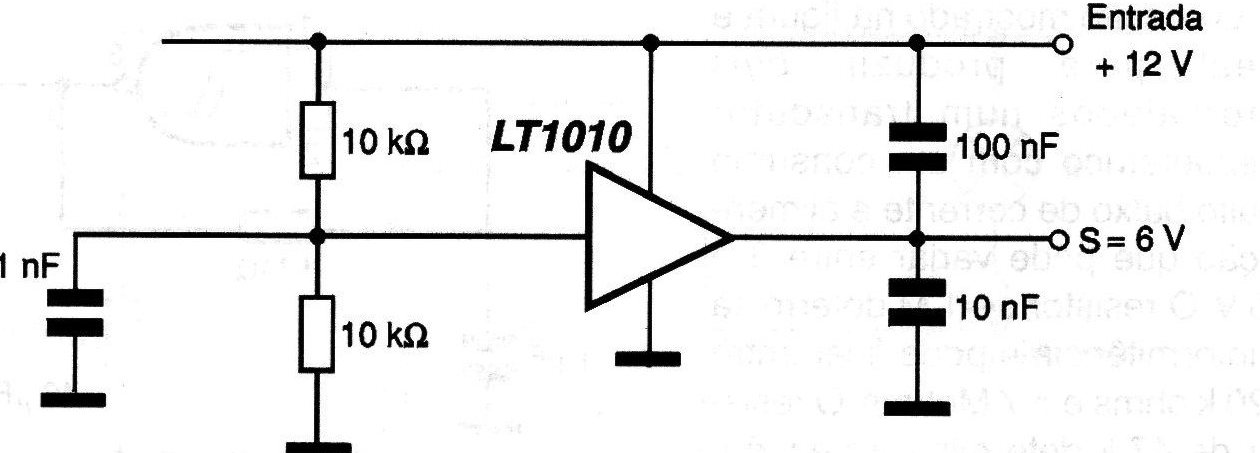

Com este circuito é possível obter uma tensão intermediária de 6 V a partir de uma bateria de 12 V com uma corrente da ordem de 1 A. Ele pode ser usado para implementar uma fonte simétrica no carro ou em outras aplicações semelhantes. O circuito integrado de potência deve ser montado num radiador de calor. A divisão da tensão depende da precisão dos resistores de 10 K ohms empregados na entrada de referência deste circuito.
