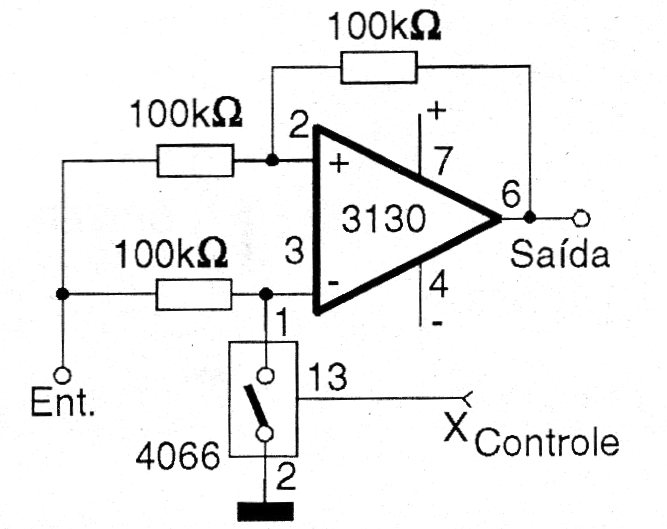

O interessante circuito mostrado na figura pode ter seu ganho controlado digitalmente e apresentar dois valores. Quando a entrada de controle X estiver no nível alto (+5 V), o ganho deste amplificador é -1 (seguidor inversor). Quando a entrada de controle X for levada a uma tensão de -5V o ganho passa a ser +1 (seguidor não inversor). Observe que a fonte para o circuito integrado CMOS 4066 (quatro chaves analógicas/digitais) deve ser simétrica com 5-0-5 V, pois a sua operação se faz no modo analógico. O CA3140 é um amplificador operacional com transistores de efeito de campo na entrada, podendo ser usados tipos equivalentes.
