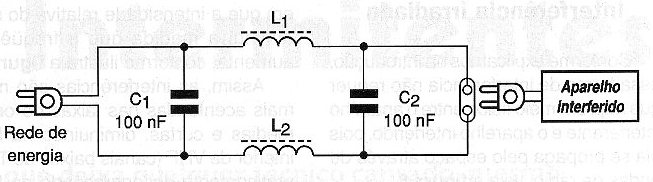

O filtro mais simples para esta finalidade é o mostrado na figura consistindo em duas bobinas e dois capacitores em paralelo. As bobinas podem ser enroladas em bastões de ferrite ou mesmo anéis de ferrite constando de 40 a 60 voltas de fio com espessura de acordo com a potência do aparelho alimentado. Para televisores e outros aparelhos de médio consumo (até 200 W) pode ser usado o fio 22. Os capacitores usados são de 100 nF e devem ter tensões de isolamento de pelo menos 400 V se a rede for de 110 V e 600 V se a rede for de 220 V. Uma característica interessante desse filtro é que ele também oferece alguma proteção para certos tipos de transientes que se propagam pela rede e podem afetar os circuitos alimentados mais sensíveis.
