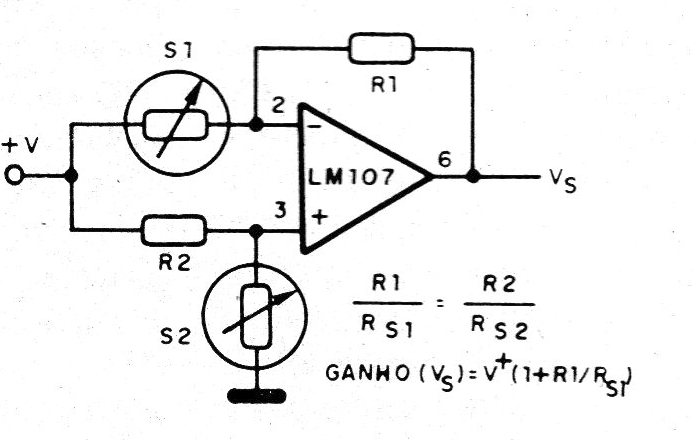

Usando apenas um amplificador operacional LM 107 a National Semiconductor sugere o circuito da figura para aplicações com transdutores resistivos. As características do circuito são dadas nas fórmulas junto ao diagrama. Veja que a relação entre R1 e a resistência do sensor 1 determinam o ganho do circuito, juntamente com a tensão de alimentação.
