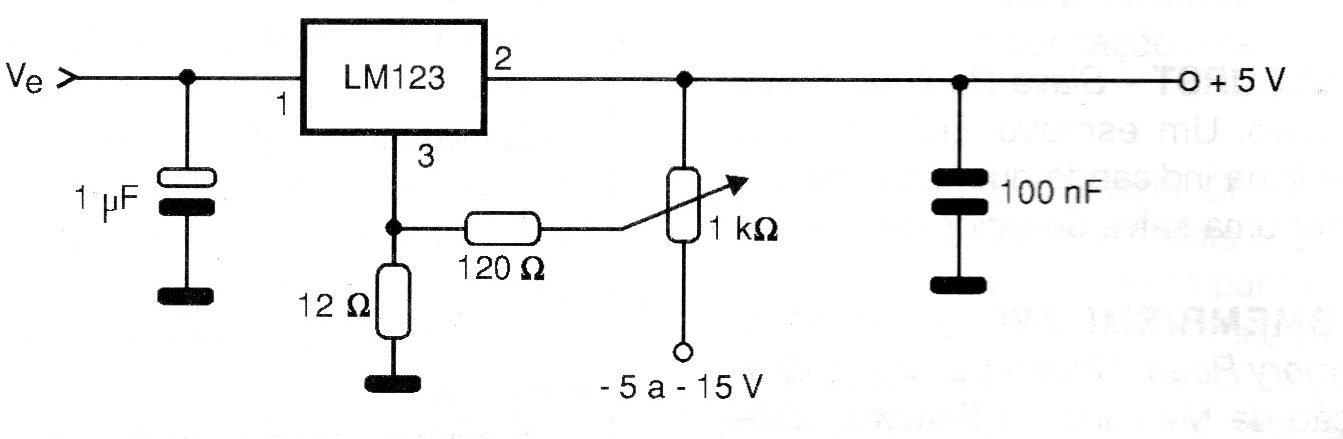

Um ajuste fino da tensão de saída de uma fonte é obtido com este circuito, que necessita de uma fonte adicional de tensão negativa para polarização. A base é um regulador de tensão de 3 terminais LM123 ou seus equivalentes, que deve ser montado em radiador de calor. O circuito é sugerido pela National Semiconductor.
