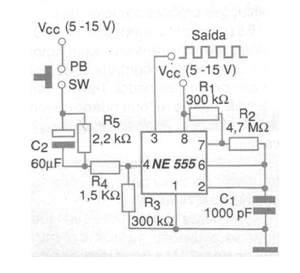

O circuito mostrado na figura gera um sinal quadrado (50% de ciclo ativo) quando o interruptor de pressão é acionado. A freqü6encia depende do capacitor C1. O tempo de produção dos sinais é determinado pelo capacitor C2. Assim, mesmo mantendo o interruptor pressionado a produção dos sinais pára depois de decorrido o tempo determinado por C2.
