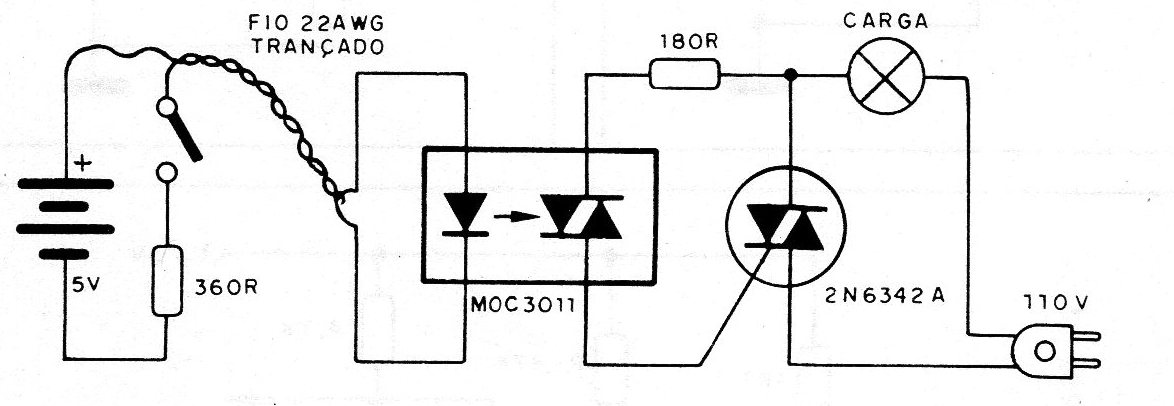

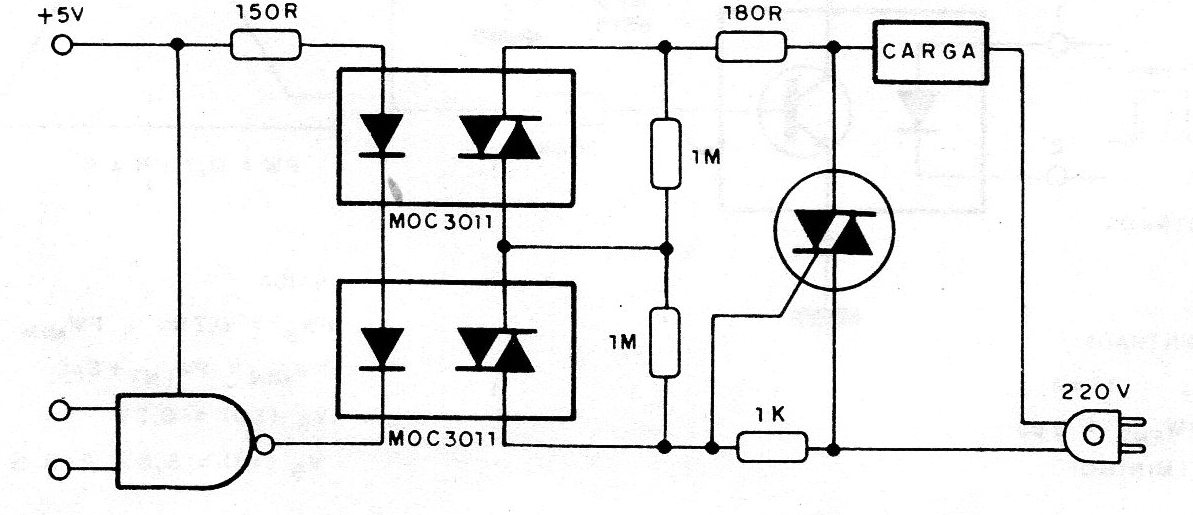

Com um optodiac temos o circuito da figura, sugerido pela MotoroIa, em que fazemos o controle direto de uma carga resistiva (uma lâmpada) na rede de 110 V. O disparo é feito remotamente a partir de fonte de 5 V, completamente isolada. O MOC3011 não é indicado para ser usado em rede de 220 V. Para aplicações em redes de tensão mais alta, deve se usada uma rede de resistores para equalizar a tensão, conforme mostra a segunda figura.
| Clique na imagem para ampliar |
| Clique na imagem para ampliar |
