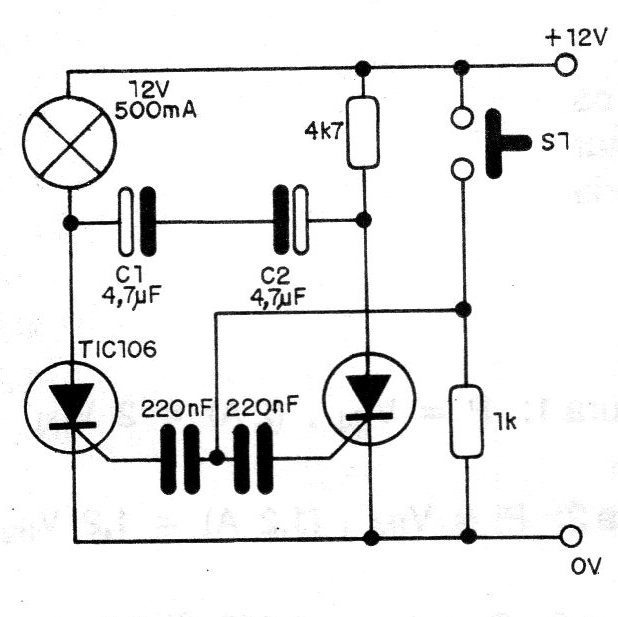

Com um toque no interruptor de pressão a lâmpada é acesa. Um novo toque e a lâmpada apaga, neste flip-flop, que utiliza SCRs como elementos ativos. O circuito é alimentado com 12 V ou pouco mais já que temos uma queda de tensão da ordem de 2 V num SCR em condução. Observe que C1 e C2 formam um capacitor despolarizado de aproximadamente 2,2 uF. Caso o leitor queira substituir os dois capacitores por um único com estas características obterá uma montagem mais compacta, conforme mostra a figura. Os capacitores de 220 nF podem ser cerâmicos ou de poliéster e os resistores são todos de 1/8 W.
