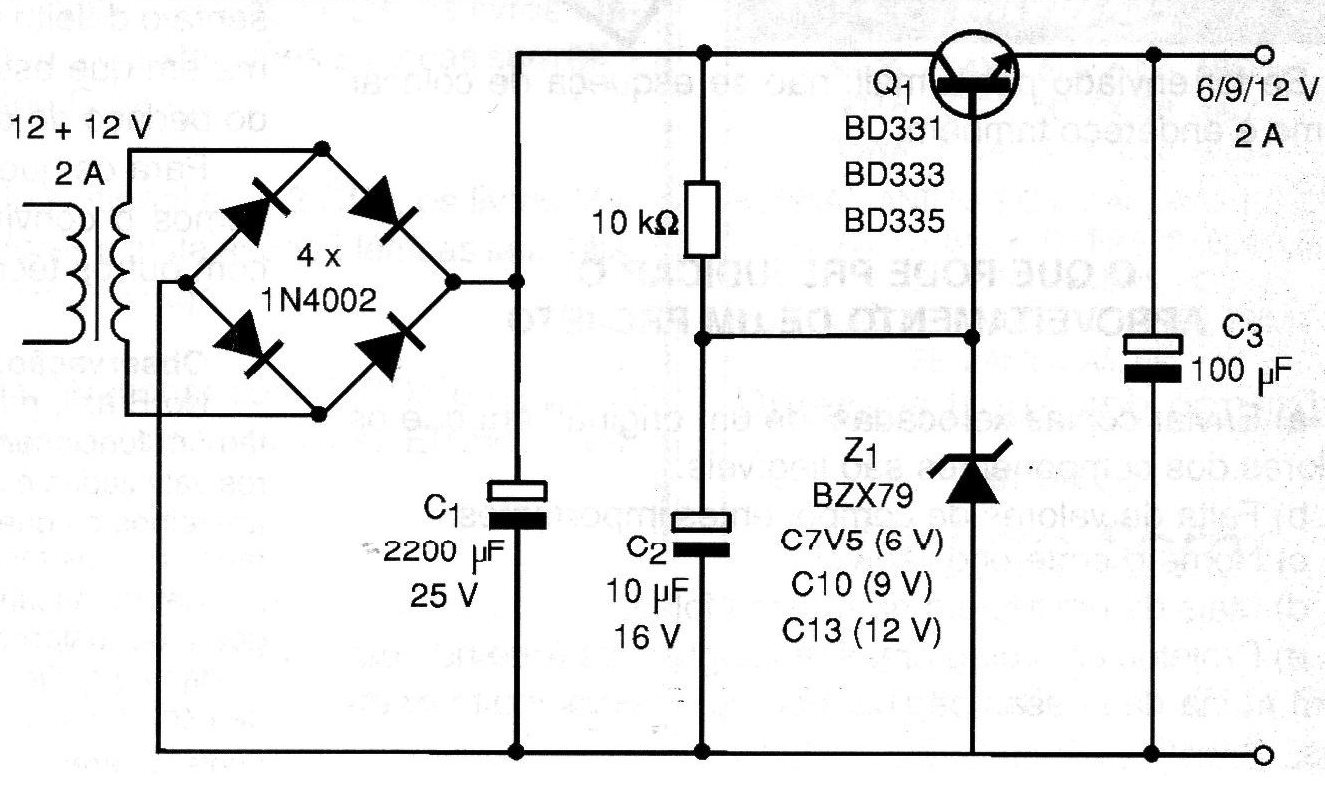

O bloco apresentado na figura é uma fonte básica com uma configuração muito usada em cursos técnicos onde os estudantes aprendem a calcular os seus diversos elementos. Este bloco, já calculado, pode fornecer tensões de saída de acordo com o zener usado, sob corrente de até 2 A. O transistor deve ser montado num radiador de calor e os diodos da ponte tem que ser especificados para tensões de 50 V ou mais, e correntes de 2 A.
