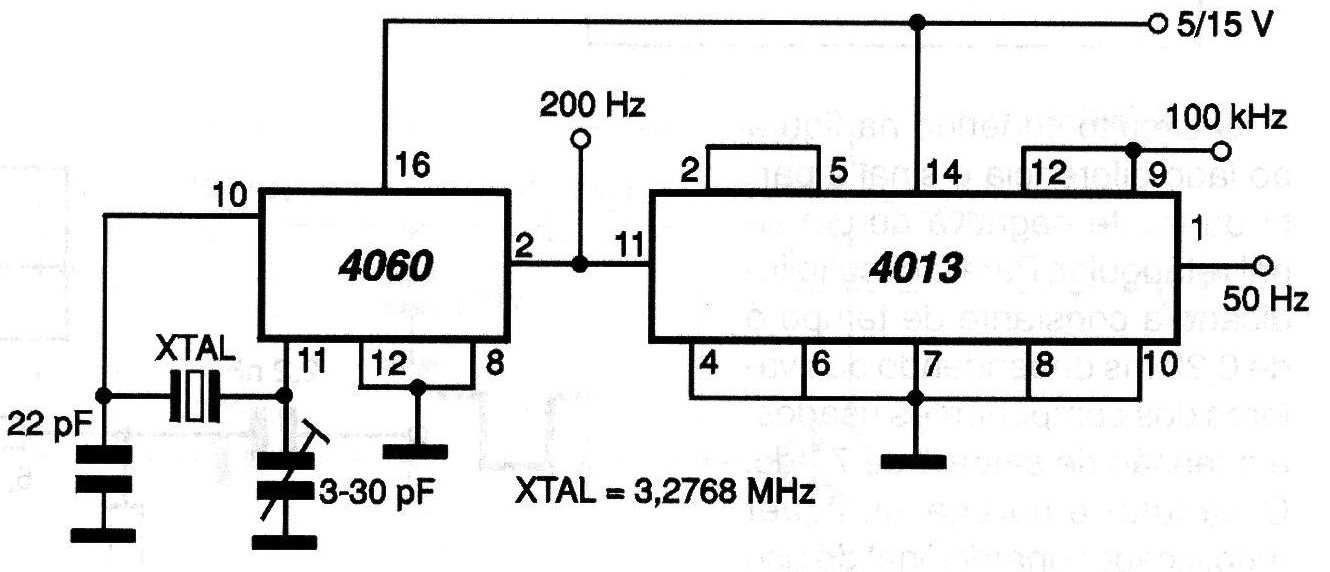

Este circuito gera sinais de 50, 100 e 200 Hz a partir de um cristal de 3,2768 MHz e tem saídas compatíveis com lógica CMOS. O trimmer serve para ajustar ponto ideal de partida para o oscilador em função do cristal 4060 usado. Outras frequencias podem ser geradas dependendo do cristal empregado. A alimentação pode ser feita com tensões entre 5 e 15 V e o limite de operação para o cristal está em torno de 4 MHz.
