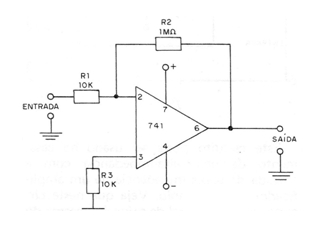

O circuito da figura pode ser usado em instrumentos, ou outras aplicações em que se desejar amplificar um sinal de baixa frequência ou corrente contínua. O ganho do amplificador é determinado pela relação R2/R1, que no caso é 100. Já a impedância de entrada é determinada pelo valor de R1. Se o leitor quiser, pode tornar este circuito de ganho variável, substituindo o resistor R2 por um potenciômetro de mesmo valor. Com a variação de realimentação entre o máximo e correspondente a resistência de 1 M teremos variações de ganho entre 1 e 100. A fonte é simétrica de 9 V para este circuito. Lembramos que neste caso a impedância de saída é da ordem de 150 ohms, o que significa a impossibilidade de se ligar cargas de impedância mais baixa sem o perigo de afetar o funcionamento do amplificador (o 741 possui uma proteção interna contra curto-circuito).
